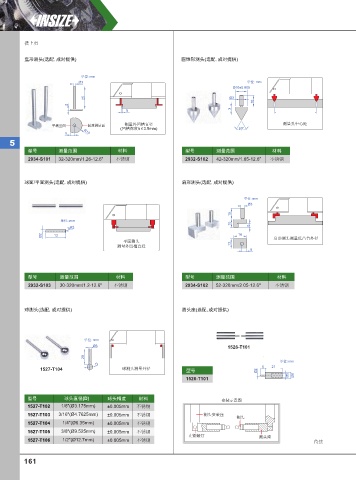

P. 170
接上页
盘形测头(选配,成对提供) 圆锥形测头(选配,成对提供)
单位: mm
Ø3 单位: mm
Ø10±0.005
25 Ø3
10
2
h 3
平测量面 圆弧测量面 测量外凹槽直径 测量孔中心距
(凹槽深度h ≤ 3.5mm) 60°
5 R10
5
型号 测量范围 材料 型号 测量范围 材料
2934-S101 32-320mm/1.26-12.6" 不锈钢 2932-S102 42-320mm/1.65-12.6" 不锈钢
球面/平面测头(选配,成对提供) 肩形测头(选配,成对提供)
单位: mm
Ø3
15
单位: mm
10 5
SR2
Ø2 12 16 肩形测头测量低凸台外径
平面测头
测量外凹槽直径 12
6
型号 测量范围 材料 型号 测量范围 材料
2932-S103 30-320mm/1.2-12.6" 不锈钢 2934-S102 52-320mm/2.05-12.6" 不锈钢
球测头(选配, 成对提供) 测头座(选配, 成对提供)
单位: mm
Ø3 1526-T101
20
单位: mm
D
1527-T104 球测头测量外径 型号 Ø2 5 21
Ø5 Ø8
1526-T101
型号 球头直径(D) 球头精度 材料 安装示意图
1527-T102 1/8"(Ø3.175mm) ±0.005mm 不锈钢
1527-T103 3/16"(Ø4.7625mm) ±0.005mm 不锈钢 测头安装座
测头
1527-T104 1/4"(Ø6.35mm) ±0.005mm 不锈钢
1527-T105 3/8"(Ø9.525mm) ±0.005mm 不锈钢
止紧螺钉 测头座
1527-T106 1/2"(Ø12.7mm) ±0.005mm 不锈钢 待续
161
