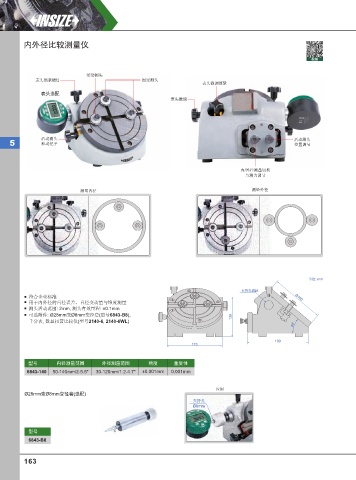

内外径比较测量仪

视频

活动测头
表头锁紧螺钉 固定测头
表头微调锁紧
表头选配
表头微调

活动测头 活动测头
5 移动把手 位置调节

内/外径测量切换
与测力调节

测量内径 测量外径

单位: mm
夹持孔Ø28
符合企业标准 Ø160
用于内外径的直径误差、直径变动量与锥度测量
测头活动范围: 2mm, 测头有效量程: ±0.1mm
可选附件 : Ø28mm变Ø8mm变径套(型号 6843-B8), 128
千分表 数显扭簧比较仪 型号2140-6, 2140-6WL)
,
(
40°
190
170

型号 内径测量范围 外径测量范围 精度 重复性
6843-140 50-140mm/2-5.5" 30-120mm/1.2-4.7" ±0.001mm 0.001mm

应用
Ø28mm变Ø8mm变径套(选配)
夹持孔
Ø8mm

型号
6843-B8
