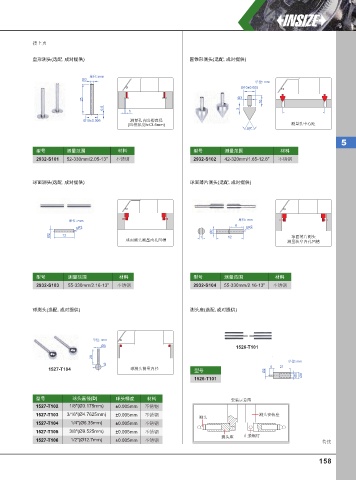

接上页

盘形测头(选配,成对提供) 圆锥形测头(选配,成对提供)

单位: mm
Ø3
单位: mm
Ø10±0.005
25 Ø3
10
0.8 3
h
Ø10±0.005 测量孔内凹槽直径
(凹槽深度h ≤ 3.5mm) 测量孔中心距
60°
5
型号 测量范围 材料 型号 测量范围 材料
2932-S101 52-330mm/2.05-13" 不锈钢 2932-S102 42-320mm/1.65-12.6" 不锈钢

球面测头(选配,成对提供) 球面薄片测头(选配,成对提供)

单位: mm 单位: mm
6
SR2 SR2
Ø2
Ø2 12 1 12 球面薄片测头
球面测头测量内孔凹槽 测量狭窄内孔凹槽

型号 测量范围 材料 型号 测量范围 材料
2932-S103 55-330mm/2.16-13" 不锈钢 2932-S104 55-330mm/2.16-13" 不锈钢

球测头(选配, 成对提供) 测头座(选配, 成对提供)

单位: mm
Ø3 1526-T101
20
单位: mm
D
1527-T104 球测头测量内径 型号 Ø2 5 21
Ø5 Ø8
1526-T101

型号 球头直径(D) 球头精度 材料 安装示意图
1527-T102 1/8"(Ø3.175mm) ±0.005mm 不锈钢
1527-T103 3/16"(Ø4.7625mm) ±0.005mm 不锈钢 测头安装座
测头
1527-T104 1/4"(Ø6.35mm) ±0.005mm 不锈钢
1527-T105 3/8"(Ø9.525mm) ±0.005mm 不锈钢
测头座 止紧螺钉
1527-T106 1/2"(Ø12.7mm) ±0.005mm 不锈钢 待续
