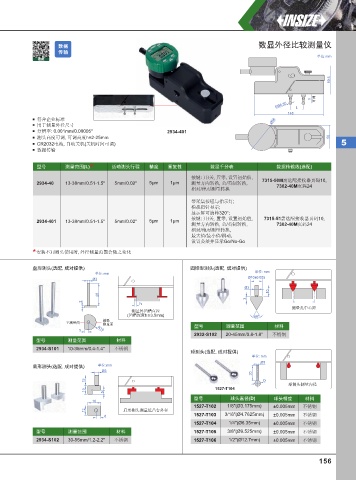

Page 165 - 英示测量INSIZE2025-v.66

数据 数显外径比较测量仪
传输
单位: mm
视频

60.5

h 可调
SØ6.35 L
148
符合企业标准 Ø58
用于测量外径尺寸
分辨率: 0.001mm/0.00005" 2934-401
测头高度可调, 可调高度h=2-25mm 50
CR2032电池, 自动关机(关机时间可调) 5
数据传输

型号 测量范围(L) * 活动测头行程 精度 重复性 数显千分表 数据传输线(选配)

按键: 开/关, 置零, 设置初始值,
2934-40 13-38mm/0.51-1.5" 5mm/0.02" 5µm 1µm 测量方向转换, 公/英制转换, 7315-50M需选配接收器页码10,
相对/绝对测量转换 7302-40M页码24

带采集按钮与指示灯;
模拟指针显示;
显示屏可旋转320°;
按键: 开/关, 置零, 设置初始值, 7315-51需选配接收器页码10,
2934-401 13-38mm/0.51-1.5" 5mm/0.02" 5µm 1µm
测量方向转换, 公/英制转换, 7302-40M页码24
相对/绝对测量转换,
最大值/最小值/跳动,
设置公差并显示Go/No-Go
* 安装不同测头使用时, 外径测量范围会随之变化

盘形测头(选配,成对提供) 圆锥形测头(选配,成对提供)
单位: mm
单位: mm
Ø10±0.005
Ø3
Ø3
10
25
3
2
h
测量孔中心距
测量外凹槽直径
(凹槽深度h ≤ 3.5mm) 60°
圆弧
平测量面
测量面
型号 测量范围 材料
5 R10
2932-S102 20-45mm/0.8-1.8" 不锈钢
型号 测量范围 材料
2934-S101 10-35mm/0.4-1.4" 不锈钢
球测头(选配, 成对提供)
单位: mm
Ø3
肩形测头(选配,成对提供) 单位: mm
Ø3
20
15 D
球测头测量内径
10 5 1527-T104
型号 球头直径(D) 球头精度 材料
16
1527-T102 1/8"(Ø3.175mm) ±0.005mm 不锈钢
12 肩形测头测量低凸台外径
1527-T103 3/16"(Ø4.7625mm) ±0.005mm 不锈钢
6
1527-T104 1/4"(Ø6.35mm) ±0.005mm 不锈钢
型号 测量范围 材料 1527-T105 3/8"(Ø9.525mm) ±0.005mm 不锈钢
2934-S102 30-55mm/1.2-2.2" 不锈钢 1527-T106 1/2"(Ø12.7mm) ±0.005mm 不锈钢
156
