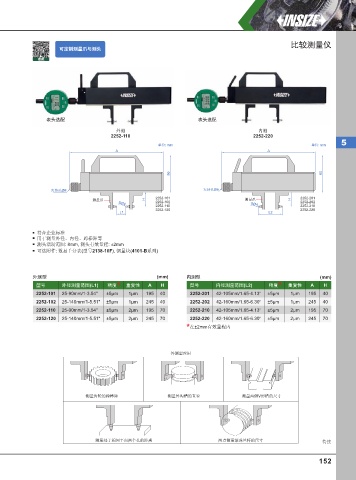

比较测量仪
可定制测量⽖与测头
视频

表头选配 表头选配

外测 内测
2252-110 2252-220
5
单位: mm 单位: mm
A A

80 80

夹持孔Ø8 夹持孔Ø8
测量爪 H 2252-101 测量爪 H 2252-201
SØ4 2252-102 SØ4 2252-202
2252-110 2252-210
2252-120 2252-220
L1 L2

符合企业标准
用于测量外径、内径、跨棒距等
测头活动范围: 8mm, 测头有效量程: ±2mm
可选附件: 数显千分表(型号2138-10F), 钢量块(4101-B系列)

外测型 (mm) 内测型 (mm)
型号 外径测量范围 (L1) 精度 * 重复性 A H 型号 内径测量范围 (L2) 精度 * 重复性 A H
2252-101 25-90mm/1-3.54" ±5µm 1µm 195 40 2252-201 42-105mm/1.65-4.13" ±5µm 1µm 195 40
2252-102 25-140mm/1-5.51" ±5µm 1µm 245 40 2252-202 42-160mm/1.65-6.30" ±5µm 1µm 245 40
2252-110 25-90mm/1-3.54" ±5µm 2µm 195 70 2252-210 42-105mm/1.65-4.13" ±5µm 2µm 195 70
2252-120 25-140mm/1-5.51" ±5µm 2µm 245 70 2252-220 42-160mm/1.65-6.30" ±5µm 2µm 245 70
* 在±2mm有效量程内

外测型应用

测量齿轮的跨棒距 测量外沟槽的直径 测量两侧V形槽的尺寸

测量处于相同平面两个孔的距离 两点测量滚珠丝杆的尺寸 待续

152
