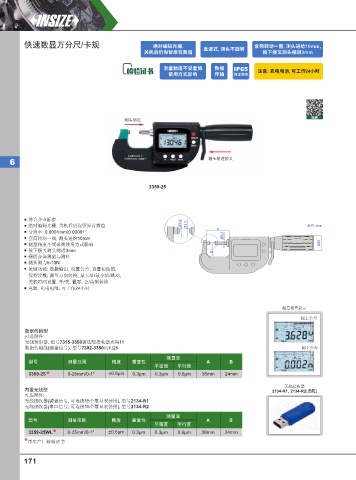

Page 180 - 英示测量INSIZE2025-v.66

快速数显万分尺/卡规 绝对编码光栅, 套筒转动⼀圈, 测头进给10mm,
关机后仍保留原有数值 直进式, 测头不旋转 按下拨叉测头缩进3mm

测量精度不受套筒 数据 IP65 注意: 充电电池, 可⼯作24⼩时
使⽤⽅式影响 传输 防尘防⽔

视频
测头缩进

测头缩进拨叉
6

3359-25

符合企业标准
绝对编码光栅, 关机后仍保留原有数值 Ø3.2 Ø3.2 单位: mm
分辨率: 0.0001mm/0.00001" A
套筒转动一圈, 测头进给10mm Ø6.5
测量精度不受套筒使用方式影响 Ø25
按下拨叉测头缩进3mm B
硬质合金测砧与测杆
测头测力5-10N
按键功能: 数据输出, 设置公差, 设置初始值,
保持读数, 测量方向转换, 最大值/最小值/跳动,
关机时间设置, 开/关, 置零, 公/英制转换
电源: 充电电池, 可工作24小时

超差报警提示
超上公差

数据传输型
可选附件:
无线发射器, 型号7315-3350需选配接收器页码11
数据传输线(键盘信号), 型号7302-3350页码25 超下公差
测量面
型号 测量范围 精度 重复性 A B
平面度 平行度
3359-25 * 0-25mm/0-1" ±0.5µm 0.3µm 0.3µm 0.6µm 38mm 24mm

无线接收器
内置无线型 2134-R1, 2134-R2(选配)
可选附件:
无线接收器(键盘信号, 可连接15个数显表使用), 型号2134-R1
无线接收器(串口信号, 可连接15个数显表使用), 型号2134-R2
测量面
型号 测量范围 精度 重复性 A B
平面度 平行度
3359-25WL * 0-25mm/0-1" ±0.5µm 0.3µm 0.3µm 0.6µm 38mm 24mm
* 带生产厂检验证书

171
