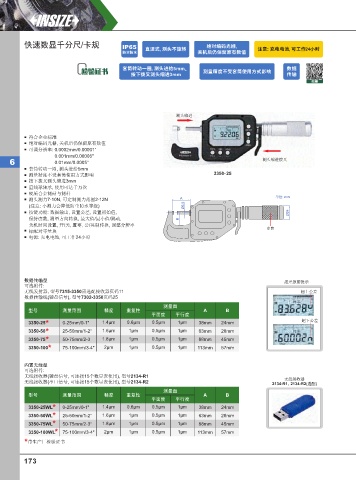

Page 182 - 英示测量INSIZE2025-v.66

快速数显千分尺/卡规 IP65 绝对编码光栅,
防尘防⽔ 直进式, 测头不旋转 关机后仍保留原有数值 注意: 充电电池, 可⼯作24⼩时

套筒转动⼀圈, 测头进给5mm。 测量精度不受套筒使⽤⽅式影响 数据
按下拨叉测头缩进3mm 传输
视频

测头缩进

符合企业标准
绝对编码光栅, 关机后仍保留原有数值
可调分辨率: 0.0002mm/0.00001"
0.001mm/0.00005"
6 0.01mm/0.0005" 测头缩进拨叉
套筒转动一圈, 测头进给5mm
测量精度不受套筒使用方式影响 3350- 25
按下拨叉测头缩进3mm
直线球轴承, 使用可达千万次
硬质合金测砧与测杆
测头测力7-10N, 可定制测力范围2-12N A 单位: mm
Ø6.5
(注意: 小测力会降低防尘防水等级)
按键功能: 数据输出, 设置公差, 设置初始值, Ø24
保持读数, 测量方向转换, 最大值/最小值/跳动, B
关机时间设置, 开/关, 置零, 公/英制转换, 调整分辨率 套筒
标配对零量块
电源: 充电电池, 可工作24小时

数据传输型 超差报警提示
可选附件:
无线发射器, 型号7315-3350需选配接收器页码11 超上公差
数据传输线(键盘信号), 型号7302-3350页码25
测量面
型号 测量范围 精度 重复性 A B
平面度 平行度
3350-25 * 0-25mm/0-1" 1.4µm 0.6µm 0.5µm 1µm 38mm 24mm 超下公差
3350-50 * 25-50mm/1-2" 1.6µm 1µm 0.5µm 1µm 63mm 28mm
3350-75 * 50-75mm/2-3 1.8µm 1µm 0.5µm 1µm 88mm 45mm
3350-100 * 75-100mm/3-4" 2µm 1µm 0.5µm 1µm 113mm 57mm

内置无线型
可选附件:
无线接收器(键盘信号, 可连接15个数显表使用), 型号2134-R1 无线接收器
无线接收器(串口信号, 可连接15个数显表使用), 型号2134-R2
2134-R1, 2134-R2(选配)
测量面
型号 测量范围 精度 重复性 A B
平面度 平行度
3350-25WL * 0-25mm/0-1" 1.4µm 0.6µm 0.5µm 1µm 38mm 24mm
3350-50WL * 25-50mm/1-2" 1.6µm 1µm 0.5µm 1µm 63mm 28mm
3350-75WL* 50-75mm/2-3" 1.8µm 1µm 0.5µm 1µm 88mm 45mm
3350-100WL* 75-100mm/3-4" 2µm 1µm 0.5µm 1µm 113mm 57mm
* 带生产厂检验证书

173
