P. 184

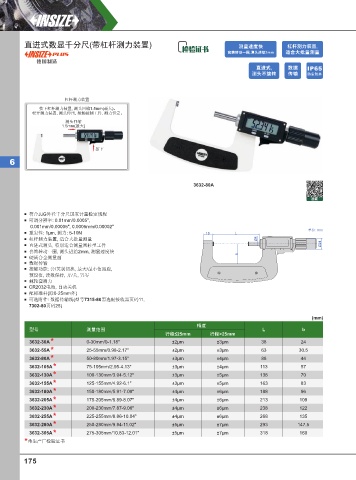

直进式数显千分尺(带杠杆测力装置) 测量速度快 杠杆测⼒装置,
套筒转动⼀圈, 测头进给2mm 适合⼤批量测量
德国制造
直进式, 数据 I P 6 5
测头不旋转 传输 防尘防⽔
杠杆测力装置
按下杠杆测力装置, 测头回缩1.5mm(最大)。
松开测力装置, 测头伸出, 接触被测工件, 测力恒定。
测头回缩
1.5mm(最大)
按下
6
3632-80A
视频
符合JJG外径千分尺国家计量检定规程
可调分辨率: 0.01mm/0.0005",
0.001mm/0.00005", 0.0005mm/0.00002"
单位: mm
重复性: 1μm, 测力: 5-10N 18 L
杠杆测力装置, 适合大批量测量 Ø8
直进式测头, 特别适合测量圆柱型工件 Ø24
套筒转动一圈, 测头进给2mm, 测量速度快
b
硬质合金测量面
数据传输
按键功能: 公/英制切换, 最大/最小值跟踪,
预设值, 读数保持, 开/关, 置零
棘轮套测力
CR2032电池, 自动关机
配标准杆(除0-25mm外)
可选附件: 数据传输线(型号7315-80需选配接收器页码11,
7302-80页码25)
(mm)
精度
型号 测量范围 L b
行程 25mm 行程 25mm
>
≤
3632-30A* 0-30mm/0-1.18" ±2μm ±3μm 38 24
3632-55A * 25-55mm/0.98-2.17" ±2μm ±3μm 63 30.5
3632-80A* 50-80mm/1.97-3.15" ±3μm ±4μm 88 44
3632-105A* 75-105mm/2.95-4.13" ±3μm ±4μm 113 57
3632-130A* 100-130mm/3.94-5.12" ±3μm ±5μm 138 70
3632-155A * 125-155mm/4.92-6.1" ±3μm ±5μm 163 83
3632-180A* 150-180mm/5.91-7.09" ±4μm ±6μm 188 96
3632-205A * 175-205mm/6.89-8.07" ±4μm ±6μm 213 109
3632-230A * 200-230mm/7.87-9.06" ±4μm ±6μm 238 122
3632-255A* 225-255mm/8.86-10.04" ±4μm ±6μm 268 135
3632-280A* 250-280mm/9.84-11.02" ±5μm ±7μm 293 147.5
3632-305A * 275-305mm/10.83-12.01" ±5μm ±7μm 318 160
* 带生产厂检验证书
175
