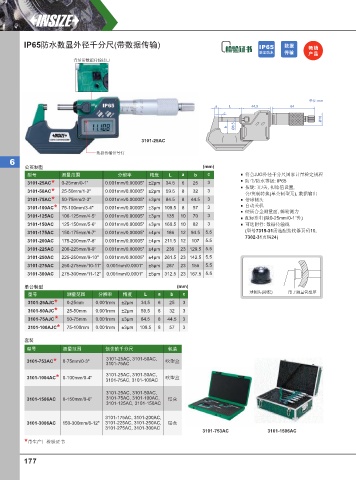

Page 186 - 英示测量INSIZE2025-v.66

IP65防水数显外径千分尺(带数据传输) I P 6 5 数据 畅销
防尘防⽔ 传输 产品
背后带数据传输接口

单位: mm
a L 44.5 64
c
Ø18
Ø6.5
b

3101-25AC
数据传输信号灯
6
公英制型 (mm)
型号 测量范围 分辨率 精度 L a b c 符合JJG外径千分尺国家计量检定规程
3101-25AC * 0-25mm/0-1" 0.001mm/0.00005" ±2µm 34.5 6 25 3 防尘/防水等级: IP65
* 公/英制转换(单公制型无), 数据输出
3101-50AC 25-50mm/1-2" 0.001mm/0.00005" ±2µm 59.5 8 32 3 按键: 开/关, 初始值设置,
3101-75AC * 50-75mm/2-3" 0.001mm/0.00005" ±3µm 84.5 8 44.5 3 带球测头
3101-100AC * 75-100mm/3-4" 0.001mm/0.00005" ±3µm 109.5 8 57 3 自动关机
硬质合金测量面, 棘轮测力
3101-125AC 100-125mm/4-5" 0.001mm/0.00005" ±3µm 135 10 70 3 配标准杆(除0-25mm/0-1"外)
3101-150AC 125-150mm/5-6" 0.001mm/0.00005" ±3µm 160.5 10 82 3 可选附件: 数据传输线
3101-175AC 150-175mm/6-7" 0.001mm/0.00005" ±4µm 186 12 94.5 5.5 (型号7315-31需选配接收器页码10,
7302-31页码24)
3101-200AC 175-200mm/7-8" 0.001mm/0.00005" ±4µm 211.5 12 107 5.5
3101-225AC 200-225mm/8-9" 0.001mm/0.00005" ±4µm 236 23 129.5 5.5
3101-250AC 225-250mm/9-10" 0.001mm/0.00005" ±4µm 261.5 23 142.5 5.5
3101-275AC 250-275mm/10-11" 0.001mm/0.0001" ±5µm 287 23 155 5.5
3101-300AC 275-300mm/11-12" 0.001mm/0.0001" ±5µm 312.5 23 167.5 5.5

单公制型 (mm)
球测头(标配) 用于测量管壁厚
型号 测量范围 分辨率 精度 L a b c
3101-25AJC * 0-25mm 0.001mm ±2µm 34.5 6 25 3
3101-50AJC* 25-50mm 0.001mm ±2µm 59.5 8 32 3
3101-75AJC * 50-75mm 0.001mm ±3µm 84.5 8 44.5 3
*
3101-100AJC 75-100mm 0.001mm ±3µm 109.5 8 57 3
套装
型号 测量范围 包含的千分尺 包装

3101-25ΑC, 3101-50AC,
3101-753AC * 0-75mm/0-3" 3101-75ΑC 吹塑盒
3101-25ΑC, 3101-50AC,
3101-1004AC * 0-100mm/0-4" 3101-75ΑC, 3101-100AC 吹塑盒

3101-25ΑC, 3101-50AC,
3101-1506AC 0-150mm/0-6" 3101-75ΑC, 3101-100AC, 铝盒
3101-125ΑC, 3101-150AC

3101-175ΑC, 3101-200AC,
3101-3006AC 150-300mm/6-12" 3101-225AC, 3101-250AC, 铝盒
3101-275AC, 3101-300AC
3101-753AC 3101-1506AC
* 带生产厂检验证书

177
