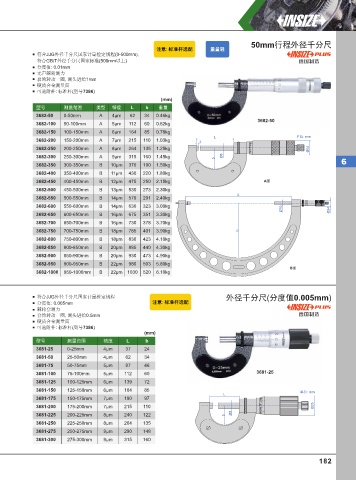

P. 191
50mm行程外径千分尺
注意: 标准杆选配 重量轻
符合JJG外径千分尺国家计量检定规程(0-500mm),
符合GB/T外径千分尺国家标准(500mm以上) 德国制造
分度值: 0.01mm
无声棘轮测力
套筒转动一圈, 测头进给1mm
硬质合金测量面
可选附件: 标准杆(型号7386)
(mm)
型号 测量范围 类型 精度 L b 重量
3682-50 0-50mm A 4μm 62 34 0.46kg
3682-50
3682-100 50-100mm A 5μm 112 60 0.62kg
3682-150 100-150mm A 6μm 164 85 0.78kg
L 单位: mm
3682-200 150-200mm A 7μm 215 110 1.03kg 3
3682-250 200-250mm A 8μm 264 135 1.25kg Ø24
3682-300 250-300mm A 9μm 315 160 1.45kg b Ø8
3682-350 300-350mm B 10μm 370 190 1.50kg 6
3682-400 350-400mm B 11μm 430 220 1.80kg
3682-450 400-450mm B 12μm 475 250 2.15kg A型
3682-500 450-500mm B 13μm 530 273 2.30kg
L
3682-550 500-550mm B 14μm 570 291 2.40kg
3682-600 550-600mm B 14μm 630 323 3.00kg
Ø10 Ø24
3682-650 600-650mm B 16μm 675 351 3.30kg
3682-700 650-700mm B 16μm 730 378 3.70kg
3682-750 700-750mm B 18μm 785 401 3.90kg b
3682-800 750-800mm B 18μm 830 423 4.10kg
3682-850 800-850mm B 20μm 885 440 4.30kg
3682-900 850-900mm B 20μm 930 473 4.90kg
3682-950 900-950mm B 22μm 980 503 5.80kg
B型
3682-1000 950-1000mm B 22μm 1030 520 6.10kg
符合JJG外径千分尺国家计量检定规程 外径千分尺(分度值0.005mm)
分度值: 0.005mm 注意: 标准杆选配
棘轮套测力
套筒转动一圈, 测头进给0.5mm 德国制造
硬质合金测量面
可选附件: 标准杆(型号7386)
(mm)
型号 测量范围 精度 L b
3681-25 0-25mm 4μm 37 24
3681-50 25-50mm 4μm 62 34
3681-75 50-75mm 5μm 87 46
3681-100 75-100mm 5μm 112 60 3681-25
3681-125 100-125mm 6μm 139 72
3681-150 125-150mm 6μm 164 85 单位: mm
L
3681-175 150-175mm 7μm 190 97
3681-200 175-200mm 7μm 215 110 Ø25
3681-225 200-225mm 8μm 240 122 b Ø8
3681-250 225-250mm 8μm 264 135
3681-275 250-275mm 9μm 290 148
3681-300 275-300mm 9μm 315 160
