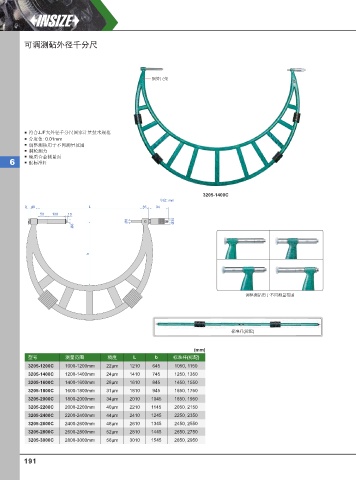

P. 200
可调测砧外径千分尺
钢管尺架
符合JJF大外径千分尺国家计量技术规范
分度值: 0.01mm
调整测砧用于不同测量范围
棘轮测力
硬质合金测量面
6 配标准杆
3205-1400C
单位: mm
9 40 L 35 94
50 100 10
Ø8 Ø30
Ø8
b
调整测砧用于不同测量范围
标准杆(标配)
(mm)
型号 测量范围 精度 L b 标准杆(标配)
3205-1200C 1000-1200mm 22μm 1210 645 1050, 1150
3205-1400C 1200-1400mm 24μm 1410 745 1250, 1350
3205-1600C 1400-1600mm 28μm 1610 845 1450, 1550
3205-1800C 1600-1800mm 31μm 1810 945 1650, 1750
3205-2000C 1800-2000mm 34μm 2010 1045 1850, 1950
3205-2200C 2000-2200mm 40μm 2210 1145 2050, 2150
3205-2400C 2200-2400mm 44μm 2410 1245 2250, 2350
3205-2600C 2400-2600mm 48μm 2610 1345 2450, 2550
3205-2800C 2600-2800mm 52μm 2810 1445 2650, 2750
3205-3000C 2800-3000mm 56μm 3010 1545 2850, 2950
191
