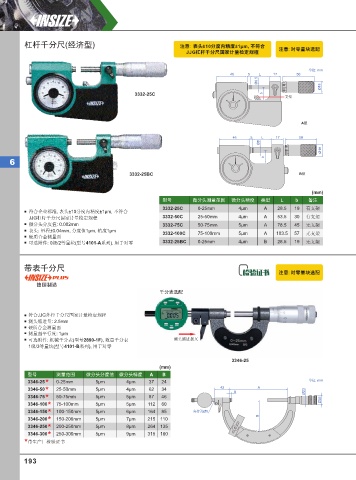

Page 202 - 英示测量INSIZE2025-v.66

杠杆千分尺(经济型) 注意: 表头±10分度内精度±1µm, 不符合
JJG杠杆千分尺国家计量检定规程 注意: 对零量块选配

单位: mm
46 5 L 17 50
Ø6.5
Ø18
3332-25C b
支架

A型

46 5 L 17 50
Ø8
Ø18
b
6
3332-25BC B型

(mm)
型号 微分头测量范围 微分头精度 类型 L b 备注
3332-25C 0-25mm 4μm A 28.5 19 有支架
符合企业标准, 表头 ±10分度内精度 ±1µm, 符合
不
JJG杠杆千分尺国家计量检定规程 3332-50C 25-50mm 4μm A 53.5 30 有支架
微分头分度值: 0.002mm 3332-75C 50-75mm 5μm A 78.5 45 无支架
表头: 量程±0.04mm, 分度值1µm, 精度1µm 3332-100C 75-100mm 5μm A 103.5 57 无支架
硬质合金测量面
可选附件: 0级 /2等量块 (型号4101-A系列 ), 用于对零 3332-25BC 0-25mm 4μm B 28.5 19 无支架

带表千分尺
注意: 对零量块选配

德国制造
千分表选配

符合JJG外径千分尺国家计量检定规程
测头缩进量: 2.5mm
硬质合金测量面
测量面平行度: 1µm
可选附件: 机械千分表(型号2890-1F), 数显千分表 测头缩进拨叉
1级/3等量块(型号4101- B系列), 用于对零

3346-25
(mm)
型号 测量范围 微分头分度值 微分头精度 A B
3346-25 * 0-25mm 5µm 4µm 37 24 单位: mm
3346-50 * 25-50mm 5µm 4µm 62 34 42 8 A Ø23
* Ø25
3346-75 50-75mm 5µm 5µm 87 46
3346-100 * 75-100mm 5µm 5µm 112 60
3346-150 * 100-150mm 5µm 6µm 164 85 夹持孔Ø8
3346-200 * 150-200mm 5µm 7µm 215 110 B
*
3346-250 200-250mm 5µm 8µm 264 135
3346-300 * 250-300mm 5µm 9µm 315 160
* 带生产厂检验证书

193
