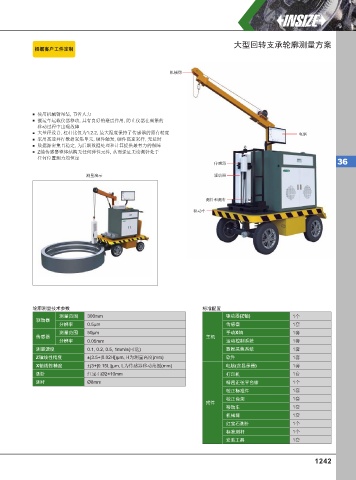

大型回转支承轮廓测量方案
根据客⼾⼯件定制

机械臂

使用机械臂吊装, 节省人力
搬运车运载仪器移动, 具有良好的避震作用, 防止仪器在频繁的
移动过程中出现故障
大量程设计, 杠杆比仅为1:2.2, 最大限度保持了传感器的原有精度 电脑
采用高速并行数据采集单元, 硬件触发, 硬件高速采样, 无延时
数据源密集且稳定, 为后期数据处理和计算提供最有力的保障
Z轴传感器整体结构无任何弹性元件, 从而保证无论测针处于
任何位置测力均恒定
传感器 36
测量演示 驱动器

测针和测杆

移动车

轮廓测量技术参数 标准配置
测量范围 300mm 驱动器(Z轴) 1个
驱动器
分辨率 0.5µm 传感器 1套
测量范围 50µm 手动X轴 1套
传感器 主机
分辨率 0.05mm 运动控制系统 1套
测量速度 0.1, 0.2, 0.5, 1mm/s(可选) 数据采集系统 1套
Z轴线性精度 ±(3.5+|0.02H|)µm, H为测量高度(mm) 软件 1套
X轴线性精度 ±(3+|0.15L|)µm, L为传感器移动范围(mm) 电脑(含显示器) 1套
测针 红宝石Ø2×10mm 打印机 1台
测杆 Ø8mm 精密正弦平台钳 1个
校正标准件 1套
校正台架 1套
附件
移动车 1套
机械臂 1套
红宝石测针 1个
标准测杆 1个
安装工具 1套
