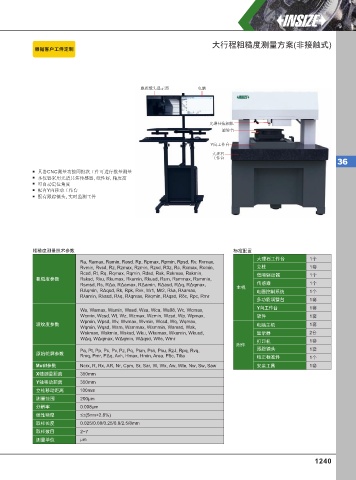

大行程粗糙度测量方案(非接触式)
根据客⼾⼯件定制

跟踪镜头显示器 电脑

光谱共焦相机
旋转台

Y向工作台
大理石
工作台
36
具备CNC测量功能同批次工件可进行批量测量
本仪器采用光谱共焦传感器, 线性好, 精度高
可自动定位角度
配有Y向移动工作台
配有跟踪镜头, 实时监测工件

粗糙度测量技术参数 标准配置
大理石工作台 1个
Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax,
Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, 立柱 1套
Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rskmin, 低噪驱动器 1个
粗糙度参数 Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin,
1个
Rsmsd, Rs, RΔa, RΔamax, RΔamin, RΔasd, RΔq, RΔqmax, 主机 传感器 1个
RΔqmin, RΔqsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, 电器控制系统 1个
Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr
套
多功能调整台 1套
1
Y向工作台 1套
Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax,
1台
Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, 软件 1套
Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax,
波纹度参数 电脑主机 1套
1套
Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk,
Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, 显示器 2台
WΔq, WΔqmax, WΔqmin, WΔqsd, Wδc, Wmr 打印机 1套
套
1
附件
1台
Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, 跟踪镜头 1套
原始轮廓参数
Rmq, Pmr, PΔq, Avh, Hmax, Hmin, Area, Pδc, Tilta 校正标准件 1台
1个
Motif参数 Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw 安装工具 1套
X轴测量距离 350mm
Y轴移动距离 350mm
立柱移动距离 100mm
测量范围 200μm
分辨率 0.008µm
线性精度 ≤±(5nm+2.8%)
取样长度 0.025/0.08/0.25/0.8/2.5/8mm
取样数目 2~7
测量单位 µm
