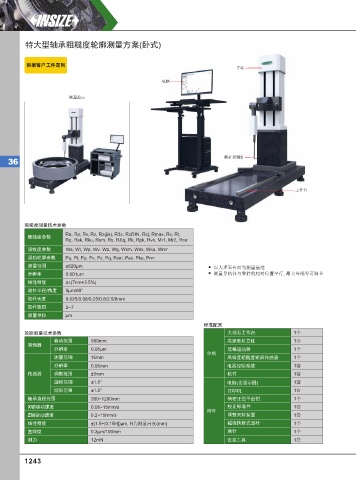

特大型轴承粗糙度轮廓测量方案(卧式)

根据客⼾⼯件定制
立柱
电脑

测量演示

测杆和测针
36

工作台

粗糙度测量技术参数
Ra, Rp, Rv, Rz, Rz(jis), R3z, RzDIN, Rzj, Rmax, Rc, Rt,
粗糙度参数
Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
波纹度参数 Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
原始轮廓参数 Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
测量范围 ±620µm 以大理石台面为测量基准
分辨率 0.001µm 测量导轨体与零件的相对位置平行, 最大母线等可调节
线性精度 ≤±(7nm+3.5%)
测针半径/角度 5µm/90°
取样长度 0.025/0.08/0.25/0.8/2.5/8mm
取样数目 2~7
测量单位 µm
标准配置
轮廓测量技术参数 大理石工作台 1个
移动范围 560mm 高速型长立柱 1套
驱动器
分辨率 0.05µm 低噪驱动器 1个
主机
测量范围 15mm 高精度粗糙度轮廓传感器 1个
分辨率 0.05mm 电器控制系统 1套
传感器 调整范围 ±3mm 软件 1套
旋转范围 ±1.5° 电脑(含显示器) 1套
倾斜范围 ±1.5° 打印机 1台
轴承直径范围 300~1200mm 精密正弦平台钳 1个
X轴驱动速度 0.05~15mm/s 校正标准件 1套
附件
Z轴驱动速度 0.2~15mm/s 调整夹持装置 1套
线性精度 ±(1.5+|0.15H|)µm, H为测量高度(mm) 磁吸快拆式直杆 1个
直线度 0.3µm/100mm 测针 1个
测力 12mN 安装工具 1套
