P. 1255

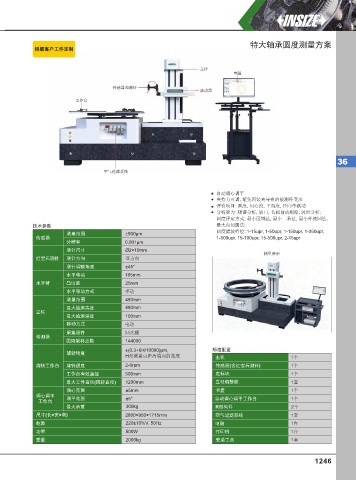

特大轴承圆度测量方案
根据客⼾⼯件定制
立柱
电脑
传感器和测针
驱动器
工作台
36
空气过滤系统
自动调心调平
夹持力可调, 避免因装夹导致的被测件变形
评价项目: 圆度, 同心度, 平面度, 径向单跳动
分析能力: 频谱分析, 缺口, 毛刺自动剔除, 波形分析;
圆度评定方式: 最小区域法, 最小二乘法, 最小外接圆法,
技术参数 最大内切圆法;
测量范围 ±500µm 圆度滤波档位: 1-15upr, 1-50upr, 1-150upr, 1-250upr,
传感器 1-500upr, 15-100upr, 15-500upr, 2-15upr
分辨率 0.001μm
测针尺寸 Ø2×10mm
测量演示
红宝石测针 测针方向 双方向
测针调整角度 ±45°
水平移动 165mm
水平臂 凸出量 25mm
水平移动方式 手动
测量范围 480mm
最大检测高度 480mm
立柱
最大检测深度 100mm
移动方式 电动
采集器件 圆光栅
检测器
圆周采样点数 144000
±(0.3+6H/10000)µm, 标准配置
旋转精度
H是测量点距离端面的高度 主机 1个
旋转工作台 旋转速度 2-6rpm 传感器(含红宝石测针) 1个
工作台有效直径 500mm 定标块 1个
最大工件直径(回转直径) 1200mm 立柱调整棒 1套
调心范围 ±5mm 卡盘 1个
调心调平 调平范围 ±5° 自动调心调平工作台 1个
工作台
最大承重 300kg R型构件 2个
空气过滤系统
尺寸(长×宽×高) 2800×950×1715mm 空气过滤系统 1套
电源 220±10%V, 50Hz 电脑 1台
功率 500W 打印机 1台
重量 2000kg 安装工具 1套
1246
