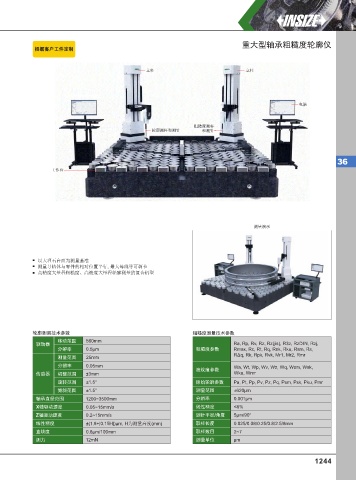

重大型轴承粗糙度轮廓仪
根据客⼾⼯件定制

立柱 立柱

电脑

粗糙度测杆
轮廓测杆和测针 和测针

36
工作台

测量演示

以大理石台面为测量基准
测量导轨体与零件的相对位置平行, 最大母线等可调节
高精度大量程粗糙度、高精度大量程轮廓测量的复合机型

轮廓测量技术参数 粗糙度测量技术参数
移动范围 560mm
驱动器 Ra, Rp, Rv, Rz, Rz(jis), R3z, RzDIN, Rzj,
分辨率 0.5µm 粗糙度参数 Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs,
测量范围 25mm RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
分辨率 0.05mm Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk,
波纹度参数
传感器 调整范围 ±3mm Wku, Wmr
旋转范围 ±1.5° 原始轮廓参数 Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
倾斜范围 ±1.5° 测量范围 ±620µm
轴承直径范围 1200~3500mm 分辨率 0.001µm
X轴驱动速度 0.05~15mm/s 线性精度 ≤6%
Z轴驱动速度 0.2~15mm/s 测针半径/角度 5µm/90°
线性精度 ±(1.8+|0.15H|)µm, H为测量高度(mm) 取样长度 0.025/0.08/0.25/0.8/2.5/8mm
直线度 0.8µm/100mm 取样数目 2~7
测力 12mN 测量单位 µm
