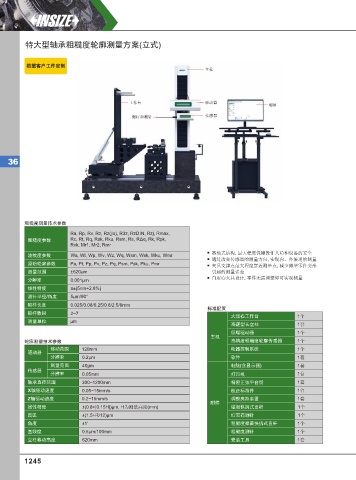

特大型轴承粗糙度轮廓测量方案(立式)

根据客⼾⼯件定制
立柱

工作台 驱动器
电脑
测杆和测针 传感器

36

粗糙度测量技术参数

Ra, Rp, Rv, Rz, Rz(jis), R3z, RzDIN, Rzj, Rmax,
粗糙度参数 Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk,
Rvk, Mr1, Mr2, Rmr
落地式结构, 最大程度保障操作人员和设备的安全
波纹度参数 Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
通过改变传感器的测量方向, 实现内、外滚道的测量
原始轮廓参数 Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr 夹具支撑点最大程度靠近测量点, 减少薄壁零件变形
测量范围 ±620μm 引起的测量误差
自定心夹具设计, 零件无需调整即可实现测量
分辨率 0.001µm
线性精度 ≤±(5nm+2.8%)
测针半径/角度 5µm/90°
取样长度 0.025/0.08/0.25/0.8/2.5/8mm
标准配置
取样数目 2~7
大理石工作台 1个
测量单位 µm
高速型长立柱 1套
低噪驱动器 1个
主机
轮廓测量技术参数 高精度粗糙度轮廓传感器 1个
移动范围 120mm 电器控制系统 1个
驱动器
分辨率 0.2µm 软件 1套
测量范围 40µm 电脑(含显示器) 1套
传感器
分辨率 0.05mm 打印机 1台
轴承直径范围 300~1200mm 精密正弦平台钳 1套
X轴驱动速度 0.05~15mm/s 校正标准件 1台
Z轴驱动速度 0.2~15mm/s 调整夹持装置 1套
附件
线性精度 ±(0.8+|0.15H|)µm, H为测量高度(mm) 磁吸快拆式直杆 1个
圆弧 ±(1.5+R/12)µm 红宝石测针 1个
角度 ±1′ 粗糙度弹簧快拆式直杆 1个
直线度 0.5µm/100mm 粗糙度测针 1个
立柱移动高度 620mm 安装工具 1套
