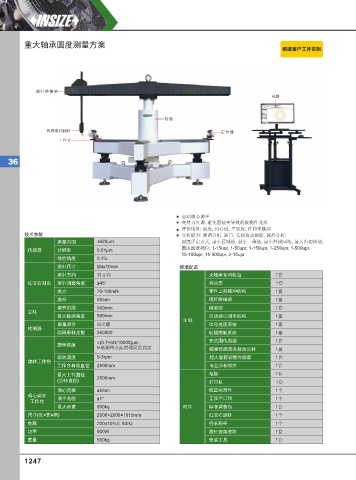

重大轴承圆度测量方案
根据客⼾⼯件定制

碳纤维横梁
电脑

转轴

传感器和测针 定位器
工作台

36

自动调心调平
夹持力可调, 避免因装夹导致的被测件变形
评价项目: 圆度, 同心度, 平面度, 径向单跳动
技术参数 分析能力: 频谱分析, 缺口, 毛刺自动剔除, 波形分析;
测量范围 ±620µm 圆度评定方式: 最小区域法, 最小二乘法, 最小外接圆法, 最大内切圆法;
传感器 分辨率 0.01µm 圆度滤波档位: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr,
15-100upr, 15-500upr, 2-15upr
线性精度 0.1%
测针尺寸 Ø4x10mm 标准配置
测针方向 双方向 大轴承专用机台 1套
红宝石测头 测针调整角度 ±45° 移动车 1套
测力 70-100mN 零件上料缓冲机构 1套
测杆 50mm 碳纤维横梁 1套
调节范围 560mm 横梁架 1套
立柱
最大检测高度 560mm 自动调心调平机构 1套
主机
采集器件 圆光栅 信号处理系统 1套
检测器
圆周采样点数 360000 电器控制系统 1套
宽范围传感器 1套
±(0.7+6H/10000)µm,
旋转精度
H是测量点距离端面的高度 碳素传感器夹持加长杆 1套
旋转速度 0-3rpm 超大量程调整传感器 1套
旋转工作台
工作台有效直径 2500mm 专业分析软件 1套
最大工件直径 2500mm 电脑 1台
(回转直径) 打印机 1套
调心范围 ±5mm 校正标准件 1个
调心调平 调平范围 ±1° 正弦平口钳 1个
工作台
最大承重 500kg 附件 标准调整台 1套
尺寸(长×宽×高) 2500×2500×1815mm 红宝石测针 1个
电源 220±10%V, 50Hz 特长测杆 1个
功率 500W 测针摆角模块 1套
重量 500kg 安装工具 1套
