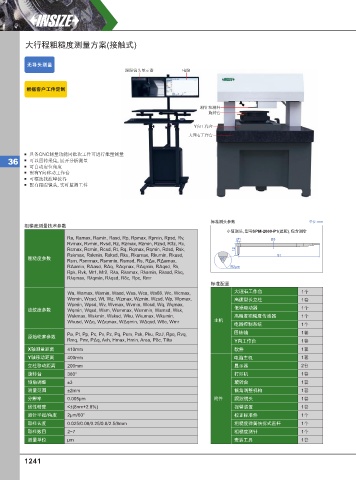

大行程粗糙度测量方案(接触式)

⽆导头测量
跟踪镜头显示器 电脑

根据客⼾⼯件定制

测针和测杆
旋转台

Y向工作台
大理石工作台

具备CNC测量功能同批次工件可进行批量测量
36 可以回转采集, 展开分析测量
可自动定位角度
配有Y向移动工作台
可框选找波峰波谷
配有跟踪镜头, 实时监测工件

标准测头参数 单位: mm
粗糙度测量技术参数
小值测头, 型号 SPM-2000-P1(选配), 包含测针
Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Ø1 Ø3
Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc,
Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, 12
Rskmax, Rskmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, 91
粗糙度参数 60°
Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RΔa, RΔamax,
RΔamin, RΔasd, RΔq, RΔqmax, RΔqmin, RΔqsd, Rk, R2µm
Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq,
Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr
标准配置
大理石工作台 1个
Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax,
Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, 高速型长立柱 1套
Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax,
波纹度参数 Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, 低噪驱动器 1个
1个
Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, 高精度粗糙度传感器 1个
Wkusd, WΔq, WΔqmax, WΔqmin, WΔqsd, Wδc, Wmr 主机
电器控制系统 1个
回转轴 1套
套
1
Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq,
原始轮廓参数
Rmq, Pmr, PΔq, Avh, Hmax, Hmin, Area, Pδc, Tilta Y向工作台 1套
X轴测量距离 410mm 软件 1套
Y轴移动距离 400mm 电脑主机 1套
1套
立柱移动距离 200mm 显示器 2台
套
旋转台 360° 打印机 1套
1
倾角调整 ±3 旋转台 1套
1套
测量范围 ±2mm 倾角调整机构 1套
1台
分辨率 0.005µm 附件 跟踪镜头 1套
线性精度 ≤±(8nm+2.8%) 报警装置 1套
1个
测针半径/角度 2µm/60° 校正标准件 1台
取样长度 0.025/0.08/0.25/0.8/2.5/8mm 粗糙度弹簧快拆式直杆 1个
1台
取样数目 2~7 粗糙度测针 1个
测量单位 µm 安装工具 1套
