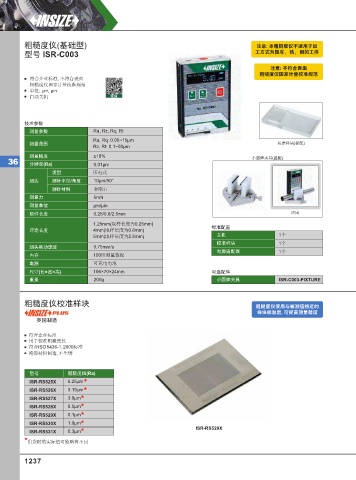

Page 1246 - 英示测量INSIZE2025-v.66

粗糙度仪(基础型) 注意: 本粗糙度仪不适⽤于加
型号 ISR-C003 ⼯⽅式为粗⻋、铣、刨的⼯件

注意: 不符合表⾯
粗糙度仪国家计量校准规范
符合企业标准, 不符合表面
粗糙度仪国家计量校准规范
单位: µm, µin
自动关机 视频

技术参数
测量参数 Ra, Rz, Rq, Rt
Ra, Rq: 0.05~15µm
测量范围 校准样块(标配)
Rz, Rt: 0.1~50µm
测量精度 ±10% 小圆棒夹具(选配)
36 分辨率(Ra) 0.01µm

类型 压电式
测头 测针半径/角度 10µm/90°
测针材料 金刚石
测量力 5mN
测量单位 µm/µin
取样长度 0.25/0.8/2.5mm 应用

1.25mm(取样长度为0.25mm) 标准配置
评定长度 4mm(取样长度为0.8mm)
5mm(取样长度为2.5mm) 主机 1个
校准样块 1个
测头移动速度 0.75mm/s
电源适配器 1个
内存 100组测量数据
电源 可充电电池
尺寸(长×宽×高) 106×70×24mm 可选配件
重量 200g 小圆棒夹具 ISR-C003-FIXTURE

粗糙度仪校准样块 粗糙度仪使⽤与被测值相近的

样块校准后, 可提⾼测量精度
英国制造

符合企业标准
用于校准粗糙度仪
符合ISO 5436-1: 2000标准
纯镍材料制造, 不生锈

型号 粗糙度值 (Ra)
ISR-RS525X 6.25µm *
ISR-RS526X 3.15µm *
ISR-RS527X 3.0µm *
ISR-RS528X 0.5µm *
*
ISR-RS529X 0.1µm
ISR-RS530X 1.0µm *
*
ISR-RS531X 0.3µm ISR-RS529X
*供货时的实际值可能略有不同

1237
