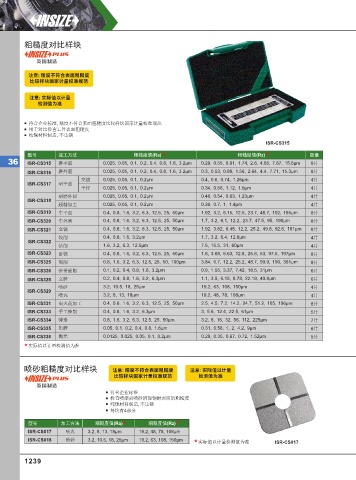

P. 1248
粗糙度对比样块
英国制造
注意: 精度不符合表⾯粗糙度
⽐较样块国家计量校准规范
注意: 实际值以 计量
检测值为准
符合企业标准, 精度不符合表面粗糙度比较样块国家计量校准规范
用于对比检查工件表面粗糙度
纯镍材料制造, 不生锈
ISR-CS315
型号 加工方法 粗糙度值 (Ra) * 粗糙度值 (Rz) * 数量
36 ISR-CS315 磨平面 0.025, 0.05, 0.1, 0.2, 0.4, 0.8, 1.6, 3.2µm 0.29, 0.55, 0.91, 1.74, 2.6, 4.65, 7.87, 15.6µm 8片
ISR-CS316 磨外圆 0.025, 0.05, 0.1, 0.2, 0.4, 0.8, 1.6, 3.2µm 0.3, 0.53, 0.88, 1.56, 2.64, 4.4, 7.71, 15.3µm 8片
交错 0.025, 0.05, 0.1, 0.2µm 0.4, 0.6, 0.74, 1.26µm 4片
ISR-CS317 研平面
平行 0.025, 0.05, 0.1, 0.2µm 0.34, 0.56, 1.12, 1.5µm 4片
研磨外圆 0.025, 0.05, 0.1, 0.2µm 0.46, 0.54, 0.63, 1.23µm 4片
ISR-CS318
超精加工 0.025, 0.05, 0.1, 0.2µm 0.36, 0.7, 1, 1.4µm 4片
ISR-CS319 车平面 0.4, 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50µm 1.92, 3.2, 6.15, 12.5, 23.7, 48.7, 102, 185µm 8片
ISR-CS320 车外圆 0.4, 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50µm 1.7, 3.2, 6.1, 12.2, 23.7, 47.5, 95, 190µm 8片
ISR-CS321 立铣 0.4, 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50µm 1.92, 3.82, 6.45, 12.2, 25.2, 49.8, 92.6, 191µm 8片
铰削 0.4, 0.8, 1.6, 3.2µm 1.7, 3.2, 6.4, 12.8µm 4片
ISR-CS322
钻削 1.6, 3.2, 6.3, 12.5µm 7.5, 15.5, 31, 60µm 4片
ISR-CS323 卧铣 0.4, 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50µm 1.8, 3.68, 6.63, 12.8, 25.6, 53, 97.5, 197µm 8片
ISR-CS325 刨削 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50, 100µm 3.84, 6.7, 12.2, 25.2, 48.7, 99.9, 190, 361µm 8片
ISR-CS326 砂带磨削 0.1, 0.2, 0.4, 0.8, 1.6, 3.2µm 0.9, 1.55, 3.37, 7.42, 18.5, 31µm 6片
ISR-CS328 立磨 0.2, 0.4, 0.8, 1.6, 3.2, 6.3µm 1.1, 3.5, 6.15, 8.78, 22.19, 40.8µm 6片
喷砂 3.2, 10.5, 18, 25µm 19.2, 63, 108, 150µm 4片
ISR-CS329
喷丸 3.2, 8, 13, 18µm 19.2, 48, 78, 108µm 4片
ISR-CS331 电火花加工 0.4, 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50µm 2.5, 4.5, 7.2, 14.2, 24.7, 51.2, 105, 196µm 8片
ISR-CS333 手工锉削 0.4, 0.8, 1.6, 3.2, 6.3µm 3, 5.6, 12.4, 22.5, 61µm 5片
ISR-CS334 铸造 0.8, 1.6, 3.2, 6.3, 12.5, 25, 50µm 3.2, 8, 16, 32, 56, 112, 225µm 7片
ISR-CS335 珩磨 0.05, 0.1, 0.2, 0.4, 0.8, 1.6µm 0.31, 0.56, 1, 2, 4.2, 9µm 6片
ISR-CS336 抛光 0.0125, 0.025, 0.05, 0.1, 0.2µm 0.29, 0.35, 0.67, 0.72, 1.52µm 5片
* 实际值以计量检测值为准
喷砂粗糙度对比样块 注意: 精度不符合表⾯粗糙度 注意: 实际值以 计量
⽐较样块国家计量校准规范 检测值为准
英国制造
符合企业标准
检查喷漆前喷砂清理钢材表面的粗糙度
纯镍材料制造, 不生锈
每块有4部分
型号 加工方法 粗糙度值(Ra) * 粗糙度值(Rz) *
ISR-CS017 喷丸 3.2, 8, 13, 18µm 19.2, 48, 78, 108µm
ISR-CS018 喷砂 3.2, 10.5, 18, 25µm 19.2, 63, 108, 150µm
* 实际值以计量检测值为准 ISR-CS017
