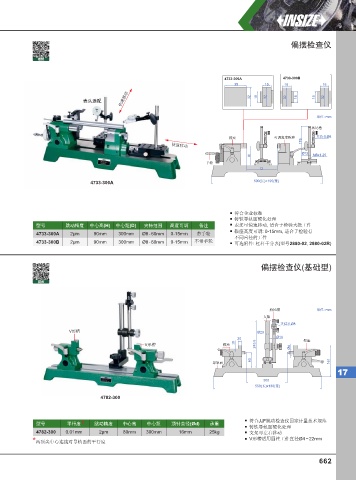

偏摆检查仪

视频

4733-300A 4733-300B
39 16 16 16
快速移动 32 18 32 32 18 18 32
表头选配

单位: mm
燕尾槽
鞍座 可调高度鞍座 夹持孔Ø8
176
快速移动
Ø12
H M8x1.25
手轮
D
590(长 )×195(宽)
4733-300A

符合企业标准
铸铁导轨面硬化处理
型号 跳动精度 中心高(H) 中心距(D) 夹持范围 高度可调 备注 表架可快速移动, 适合于检验大批工件
鞍座高度可调: 0-15mm, 适合于检验有
4733-300A 2µm 90mm 300mm Ø8 - 60mm 0-15mm 带手轮
不同直径的工件
4733-300B 2µm 90mm 300mm Ø8 - 60mm 0-15mm 不带手轮 可选附件: 杠杆千分表(型号2880-02, 2880-02R)

偏摆检查仪(基础型)

视频

燕尾槽 单位: mm
支架
夹持孔Ø8
V形槽 Ø20
Ø14
20 鞍座
V形槽 鞍座 18 243.5 Ød

80
导轨面 161
17
300
550(长)x130(宽)
4782-300

符合JJF跳动检查仪国家计量技术规范
型号 平行度 * 跳动精度 中心高 中心距 顶针直径(Ød) 承重
铸铁导轨面硬化处理
4782-300 0.01mm 2µm 80mm 300mm 16mm 25kg 支架可左右移动
V形槽适用圆柱工件直径Ø4 ~ 22mm
*两顶尖中心连线对导轨面的平行度
