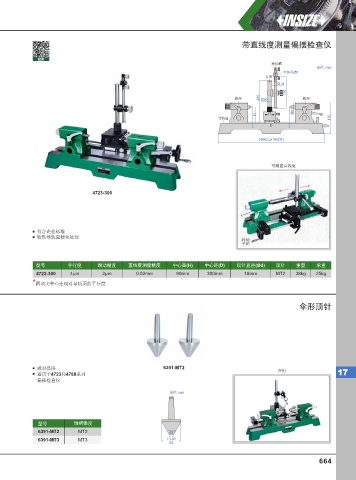

带直线度测量偏摆检查仪
视频
燕尾槽
单位: mm
夹持孔Ø8
支架
Ø14
170
鞍座 205 Ø20 鞍座
Ød
H
导轨面 175
D
590(长)x195(宽)
可测量直线度
4723-300
符合企业标准
铸铁导轨面硬化处理
转动
手轮
型号 平行度 * 跳动精度 直线度测量精度 中心高(H) 中心距(D) 顶针直径(Ød) 顶针 重量 承重
4723-300 4µm 2µm 0.02mm 90mm 300mm 18mm MT2 38kg 25kg
*两顶尖中心连线对导轨面的平行度
伞形顶针
成对提供 6391-MT2 应用
适用于4723和4788系列 17
偏摆检查仪
单位: mm
型号 锥柄锥度
6391-MT2 MT2 60°
6391-MT3 MT3 13.93
63
