Page 670 - 英示测量INSIZE2025-v.66
P. 670

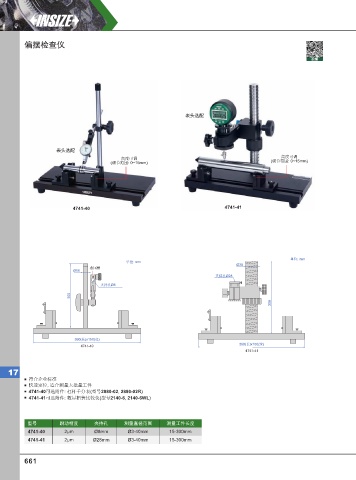

偏摆检查仪
视频
表头选配
表头选配
高度可调 高度可调
(调节范围: 0~15mm) (调节范围: 0~15mm)
4741-40 4741-41
单位: mm
单位: mm
Ø30
燕尾槽
Ø16
夹持孔Ø28
夹持孔Ø8
300
300
360(长)x150(宽)
360(长)x150(宽)
4741-40
4741-41
17
符合企业标准
快速定位, 适合测量大批量工件
4741-40可选附件: 杠杆千分表(型号2880-02, 2880-02R)
4741-41可选附件: 数显扭簧比较仪(型号2140-6, 2140-6WL)
型号 跳动精度 夹持孔 测量直径范围 测量工件长度
4741-40 2µm Ø8mm Ø3-40mm 15-300mm
4741-41 2µm Ø28mm Ø3-40mm 15-300mm
661
