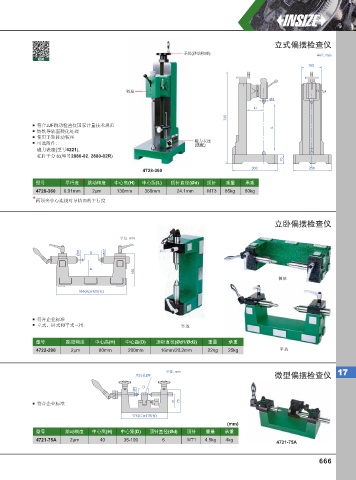

Page 675 - 英示测量INSIZE2025-v.66

立式偏摆检查仪
手轮(移动鞍座)
单位: mm
视频
160

鞍座
Ød
H
735
符合JJF跳动检查仪国家计量技术规范
L
铸铁导轨面硬化处理
使用手轮移动鞍座 磁力表座
可选附件:
(选配)
磁力表座(型号6221),
杠杆千分表(型号2880-02, 2880-02R)
70
300 250
4728-360
型号 平行度* 跳动精度 中心高(H) 中心距(L) 顶针直径(Ød) 顶针 重量 承重
4728-360 0.01mm 2µm 130mm 360mm 24.1mm MT3 85kg 80kg
*两顶尖中心连线对导轨面的平行度

立卧偏摆检查仪

单位: mm

Ød1 D Ød2

H
160
侧放
355(长)x120(宽)

符合企业标准
立式、卧式和平式三用 竖放

型号 跳动精度 中心高(H) 中心距(D) 顶针直径(Ød1/Ød2) 重量 承重
4722-200 2µm 80mm 200mm 16mm/20.2mm 22kg 25kg 平放

单位: mm 17
夹持孔Ø8 微型偏摆检查仪
Ød D
566
H 70
符合企业标准
175(长)x119(宽)
(mm)
型号 跳动精度 中心高(H) 中心距(D) 顶针直径(Ød) 顶针 重量 承重
4721-75A 2µm 40 35-100 6 MT1 4.5kg 4kg
4721-75A
