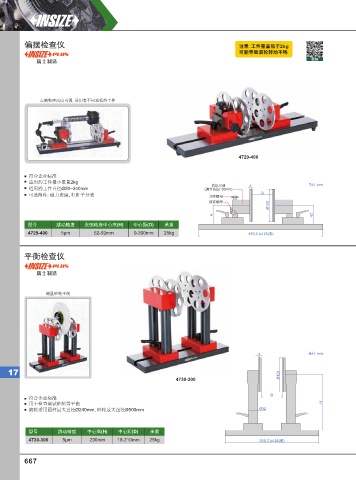

Page 676 - 英示测量INSIZE2025-v.66

偏摆检查仪 注意: ⼯件重量低于2kg
可能导致滚轮转动不畅
瑞士制造 视频

左侧鞍座高度可调, 适用有不同直径的工件

4729-400

符合企业标准
适用的工件最小重量2kg
高低可调 4 单位: mm
适用的工件直径Ø20~240mm (调节范围: 30mm)
可选附件: 磁力表座, 杠杆千分表 升降螺母 D
锁紧螺母
Ø120
H 62
型号 跳动精度 左侧鞍座中心高(H) 中心距(D) 承重
4729-400 5µm 62-92mm 0-300mm 25kg 492(长)x125(宽)

平衡检查仪

瑞士制造

测量砂轮平衡

4 单位: mm

17 Ø120
4730-300

D
符合企业标准
用于检查调试砂轮等平衡 H
滚轮适用圆柱最大直径Ø240mm, 砂轮最大直径Ø500mm Ø32

型号 跳动精度 中心高(H) 中心距(D) 承重
4730-300 5µm 200mm 18-210mm 25kg 300(长)x125(宽)

667
