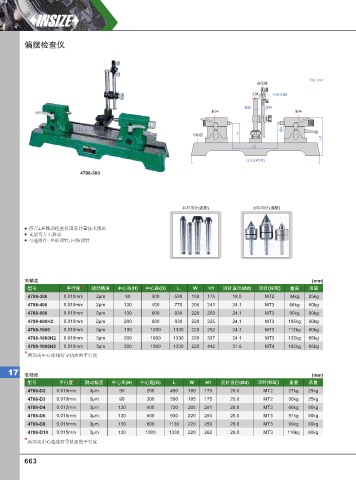

Page 672 - 英示测量INSIZE2025-v.66

偏摆检查仪

单位: mm
燕尾槽
支架 夹持孔Ø8

Ø20 Ø14
鞍座 鞍座

Ød
导轨面 H
H1
D

L(长)xW(宽)

4788-300

伞形顶针(选配) 回转顶针(选配)

符合JJF跳动检查仪国家计量技术规范
支架可左右移动
可选附件: 伞形顶针, 回转顶针

高精度 (mm)
型号 平行度 * 跳动精度 中心高(H) 中心距(D) L W H1 顶针直径(Ød) 顶针(标配) 重量 承量
4788-300 0.010mm 2µm 90 300 590 192 175 18.0 MT2 34kg 25kg
4788-400 0.010mm 2µm 130 400 770 206 241 24.1 MT3 66kg 60kg
4788-600 0.010mm 2µm 130 600 930 220 250 24.1 MT3 90kg 60kg
4788-600H2 0.010mm 2µm 200 600 930 220 325 24.1 MT3 105kg 60kg
4788-1000 0.010mm 3µm 130 1000 1330 220 262 24.1 MT3 112kg 60kg
4788-1000H2 0.010mm 3µm 200 1000 1330 220 337 24.1 MT3 125kg 85kg
4788-1000H3 0.010mm 3µm 300 1000 1330 220 442 31.6 MT4 165kg 85kg
*两顶尖中心连线对导轨面的平行度

17 低精度 (mm)

型号 平行度 * 跳动精度 中心高(H) 中心距(D) L W H1 顶针直径(Ød) 顶针(标配) 重量 承量
4788-D2 0.010mm 3µm 90 200 490 180 175 20.0 MT2 27kg 25kg
4788-D3 0.010mm 3µm 90 300 590 195 175 20.0 MT2 36kg 25kg
4788-D4 0.012mm 3µm 130 400 730 205 241 28.0 MT3 68kg 60kg
4788-D6 0.015mm 3µm 130 600 930 220 250 28.0 MT3 91kg 60kg
4788-D8 0.015mm 3µm 130 800 1130 220 250 28.0 MT3 99kg 60kg
4788-D10 0.015mm 3µm 130 1000 1330 220 262 28.0 MT3 116kg 60kg
*两顶尖中心连线对导轨面的平行度
