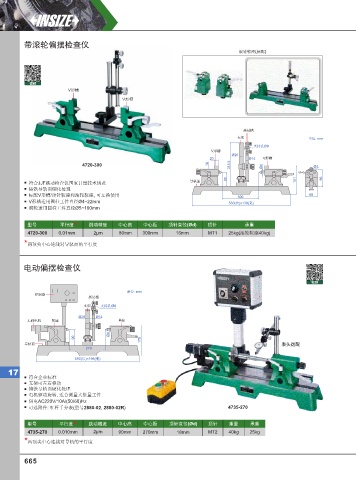

带滚轮偏摆检查仪
滚轮鞍座(标配)

视频
V形槽
V形槽

燕尾槽
支架 单位: mm
夹持孔Ø8
V形 槽
Ø20
20 Ø14 V形 槽
243.5 Ød Ød
4720-300 18

符合JJF跳动检查仪国家计量技术规范 导轨面 80 161 96
铸铁导轨面硬化处理
标配V形槽/顶针鞍座和滚轮鞍座, 可互换使用 300 68
V形槽适用圆柱工件直径Ø4~22mm 550(长)x130(宽)
滚轮适用圆柱工件直径Ø5~100mm

型号 平行度 * 跳动精度 中心高 中心距 顶针直径(Ød) 顶针 承重
4720-300 0.01mm 2µm 80mm 300mm 16mm MT1 25kg(滚轮鞍座40kg)
*两顶尖中心连线对导轨面的平行度

电动偏摆检查仪

视频
单位: mm
控制器
燕尾槽
支架 夹持孔Ø8

Ø20 Ø14
无刷电机 鞍座 鞍座
Ød
90 175
导轨面 表头选配
270
590(长) 195(宽)
×
17
符合企业标准
支架可左右移动
铸铁导轨面硬化处理
电机驱动旋转, 适合测量大批量工件
供电AC220V/10A/(50/60)Hz
可选附件: 杠杆千分表(型号2880-02, 2880-02R) 4735-270

型号 平行度 * 跳动精度 中心高 中心距 顶针直径(Ød) 顶针 重量 承重
4735-270 0.010mm 2µm 90mm 270mm 18mm MT2 40kg 25kg
*两顶尖中心连线对导轨的平行度

665
