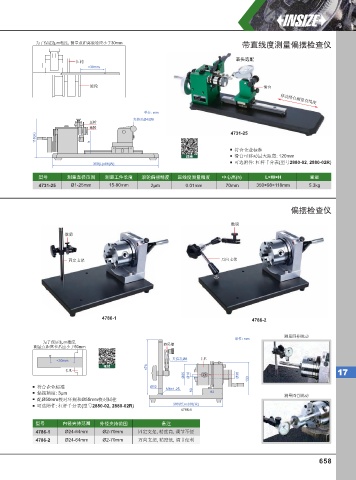

P. 667
带直线度测量偏摆检查仪
为了保证2μm精度, 测量点距离滚轮应小于30mm
表头选配
压轮
<30mm
滚轮 滑台 移动滑台测量直线度
单位: mm
夹持孔Ø4/Ø8
压轮
滚轮
118(H) h 4731-25
符合企业标准
视频 滑台可移动最大距离: 120mm
350(L)x98(W) 可选附件: 杠杆千分表(型号2880-02, 2880-02R)
型号 测量直径范围 测量工件长度 滚轮偏摆精度 直线度测量精度 中心高(h) L×W×H 重量
4731-25 Ø1-25mm 15-80mm 2µm 0.01mm 70mm 350×98×118mm 5.3kg
偏摆检查仪
微调
微调
固定支架 万向支架
4786-1
4786-2
测量圆棒跳动
单位: mm
为了保证3μm精度, 燕尾槽
测量点距离卡爪应小于50mm
<50mm 夹持孔Ø8 卡爪
视频 176
卡爪 17
Ø85 Ø16 Ø30
133
符合企业标准 Ø12 M8×1.25
偏摆精度: 3µm 80 83 测量圆管跳动
配Ø50mm校对环规和Ø55mm校对圆柱
可选附件: 杠杆千分表(型号2880-02, 2880-02R) 300(长) x 200(宽)
4786-1
型号 内径夹持范围 外径夹持范围 备注
4786-1 Ø24-64mm Ø2-70mm 固定支架, 精度高, 调节不便
4786-2 Ø24-64mm Ø2-70mm 万向支架, 精度低, 调节便利
