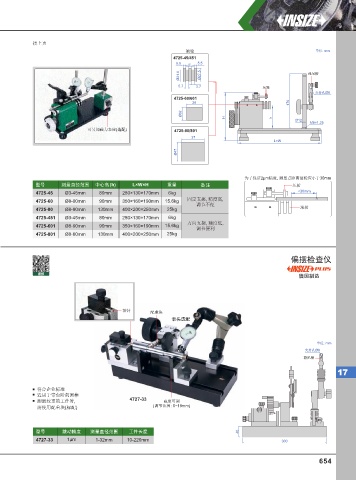

接上页
滚轮 单位: mm
4725-45/451
5.5 6 5.5
Ø21.6 Ø27.5 燕尾槽

5.7 5.7 压轮
夹持孔Ø8
4725-60/601
176
26
Ø32
H h
Ø12
M8×1.25
可另加磁力表座(选配) 4725-80/801
37
L×W
Ø47

为了保证2μm精度, 测量点距离滚轮应小于30mm
型号 测量直径范围 中心高 (h) L W H 重量 备注 压轮
×
×
4725-45 Ø3-45mm 80mm 280 130 170mm 6kg <30mm
×
×
固定支架, 精度高,
4725-60 Ø8-60mm 90mm 350×160 190mm 15.6kg
×
调节不便
4725-80 Ø8-80mm 130mm 400×200×250mm 25kg 滚轮
×
4725-451 Ø3-45mm 80mm 280×130 170mm 6kg
万向支架, 精度低,
4725-601 Ø8-60mm 90mm 350×160×190mm 15.6kg
调节便利
4725-801 Ø8-80mm 130mm 400×200×250mm 25kg
偏摆检查仪
视频
德国制造

顶针 配重块
表头选配

单位: mm
夹持孔Ø8
燕尾槽

17

符合企业标准
适用于带台阶的圆棒
测量较重的工件时, 4727-33 高度可调
需使用配重块(标配) (调节范围: 0~18mm)

型号 跳动精度 测量直径范围 工件长度 40
4727-33 1µm 1-32mm 10-220mm 300
