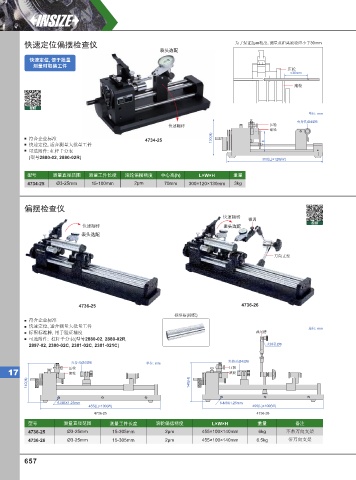

快速定位偏摆检查仪 为了保证2μm精度, 测量点距离滚轮应小于30mm
表头选配
快速定位, 便于批量
测量时取装⼯件
压轮
<30mm
滚轮

视频
单位: mm
夹持孔Ø4/Ø8
快速翻转 压轮
滚轮
符合企业标准 4734-25 130(H) h
快速定位, 适合测量大批量工件
可选附件: 杠杆千分表
(型号2880-02, 2880-02R)
×
300(L) 120(W)
型号 测量直径范围 测量工件长度 滚轮偏摆精度 中心高(h) L×W×H 重量
4734-25 Ø3-25mm 15-100mm 2µm 70mm 300×120×130mm 3kg

偏摆检查仪
快速翻转
微调
视频
快速翻转 表头选配
表头选配

万向支架

4736-25 4736-26
标准棒(标配)
符合企业标准
快速定位, 适合测量大批量工件
单位: mm
标配标准棒, 用于验证精度 燕尾槽
可选附件: 杠杆千分表(型号2880-02, 2880-02R,
2897-02, 2380-02C, 2381-02C, 2381-021C) 夹持孔Ø8

夹持孔Ø4/Ø8 单位: mm 夹持孔Ø4/Ø8
压轮 压轮
17 滚轮 滚轮
140(H) 140(H)

6-M8X1.25mm 6-M8X1.25mm
×
×
455(L) 100(W) 455(L) 100(W)
4736-25 4736-26
型号 测量直径范围 测量工件长度 滚轮偏摆精度 L×W×H 重量 备注
4736-25 Ø3-25mm 15-305mm 2µm 455×100×140mm 6kg 不带万向支架
4736-26 Ø3-25mm 15-305mm 2µm 455×100×140mm 6.5kg 带万向支架
