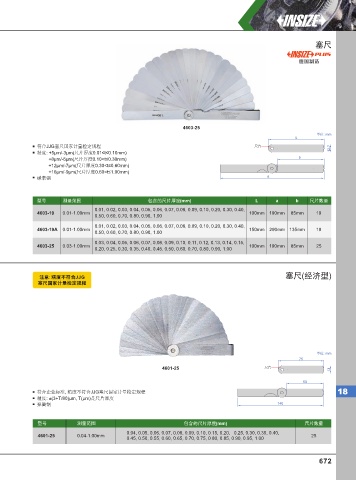

Page 681 - 英示测量INSIZE2025-v.66

塞尺

德国制造

4603-25
单位: mm
L
符合JJG塞尺国家计量检定规程 尺片 12.7
精度: +5µm/-3µm(尺片厚度0.01≤t≤0.10mm)
+8µm/-5µm(尺片厚度0.10<t≤0.30mm) b
+12µm/-7µm(尺片厚度0.30<t≤0.60mm)
+16µm/-9µm(尺片厚度0.60<t≤1.00mm)
碳素钢 a

型号 测量范围 包含的尺片厚度 (mm) L a b 尺片数量
0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09, 0.10, 0.20, 0.30, 0.40,
4603-19 0.01-1.00mm 100mm 190mm 85mm 19
0.50, 0.60, 0.70, 0.80, 0.90, 1.00
0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09, 0.10, 0.20, 0.30, 0.40,
4603-19A 0.01-1.00mm 150mm 290mm 135mm 19
0.50, 0.60, 0.70, 0.80, 0.90, 1.00
0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09, 0.10, 0.11, 0.12, 0.13, 0.14, 0.15,
4603-25 0.03-1.00mm 100mm 190mm 85mm 25
0.20, 0.25, 0.30, 0.35, 0.40, 0.45, 0.50, 0.60, 0.70, 0.80, 0.90, 1.00

注意: 精度不符合JJG 塞尺(经济型)
塞尺国家计量检定规程

单位: mm
75
4601-25 尺片
13
60
符合企业标准, 精度不符合JJG塞尺国家计量检定规程 18
精度: ±(3+T/80)µm, T(µm)是尺片厚度
弹簧钢 140

型号 测量范围 包含的尺片厚度 (mm) 尺片数量

0.04, 0.05, 0.06, 0.07, 0.08, 0.09, 0.10, 0.15, 0.20, 0.25, 0.30, 0.35, 0.40,
4601-25 0.04-1.00mm 25
0.45, 0.50, 0.55, 0.60, 0.65, 0.70, 0.75, 0.80, 0.85, 0.90, 0.95, 1.00

672
