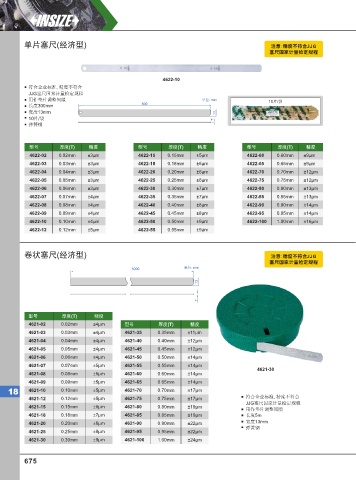

Page 684 - 英示测量INSIZE2025-v.66

单片塞尺(经济型) 注意: 精度不符合JJG
塞尺国家计量检定规程

4622-10
符合企业标准, 精度不符合
JJG塞尺国家计量检定规程
用作垫片调整间隙 单位: mm 10片/袋
300
长度300mm
宽度13mm 13
10片/袋 T
弹簧钢

型号 厚度(T) 精度 型号 厚度(T) 精度 型号 厚度(T) 精度
4622-02 0.02mm ±3µm 4622-15 0.15mm ±5µm 4622-60 0.60mm ±9µm
4622-03 0.03mm ±3µm 4622-18 0.18mm ±6µm 4622-65 0.65mm ±9µm
4622-04 0.04mm ±3µm 4622-20 0.20mm ±6µm 4622-70 0.70mm ±12µm
4622-05 0.05mm ±3µm 4622-25 0.25mm ±6µm 4622-75 0.75mm ±12µm
4622-06 0.06mm ±3µm 4622-30 0.30mm ±7µm 4622-80 0.80mm ±13µm
4622-07 0.07mm ±4µm 4622-35 0.35mm ±7µm 4622-85 0.85mm ±13µm
4622-08 0.08mm ±4µm 4622-40 0.40mm ±8µm 4622-90 0.90mm ±14µm
4622-09 0.09mm ±4µm 4622-45 0.45mm ±8µm 4622-95 0.95mm ±14µm
4622-10 0.10mm ±4µm 4622-50 0.50mm ±9µm 4622-100 1.00mm ±16µm
4622-12 0.12mm ±5µm 4622-55 0.55mm ±9µm

卷状塞尺(经济型) 注意: 精度不符合JJG
塞尺国家计量检定规程
单位: mm
5000
13

T

型号 厚度(T) 精度
4621-02 0.02mm ±4µm 型号 厚度(T) 精度
4621-03 0.03mm ±4µm 4621-35 0.35mm ±11µm
4621-04 0.04mm ±4µm 4621-40 0.40mm ±12µm
4621-05 0.05mm ±4µm 4621-45 0.45mm ±12µm
4621-06 0.06mm ±4µm 4621-50 0.50mm ±14µm
4621-07 0.07mm ±5µm 4621-55 0.55mm ±14µm
4621-30
4621-08 0.08mm ±5µm 4621-60 0.60mm ±14µm
4621-09 0.09mm ±5µm 4621-65 0.65mm ±14µm
18 4621-10 0.10mm ±5µm 4621-70 0.70mm ±17µm
4621-12 0.12mm ±5µm 4621-75 0.75mm ±17µm 符合企业标准, 精度不符合
JJG塞尺国家计量检定规程
4621-15 0.15mm ±6µm 4621-80 0.80mm ±19µm
用作垫片调整间隙
4621-18 0.18mm ±7µm 4621-85 0.85mm ±19µm 长度5m
4621-20 0.20mm ±8µm 4621-90 0.90mm ±22µm 宽度13mm
弹簧钢
4621-25 0.25mm ±9µm 4621-95 0.95mm ±22µm
4621-30 0.30mm ±9µm 4621-100 1.00mm ±24µm

675
