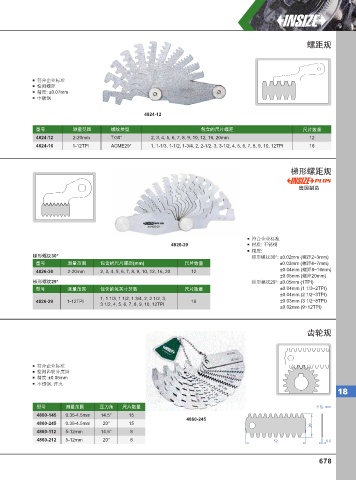

螺距规

符合企业标准
检测螺距
精度: ±0.07mm
中碳钢

4824-12

型号 测量范围 螺纹类型 包含的尺片螺距 尺片数量
4824-12 2-20mm Tr30° 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 16, 20mm 12
4824-16 1-12TPI ACME29° 1, 1-1/3, 1-1/2, 1-3/4, 2, 2-1/2, 3, 3-1/2, 4, 5, 6, 7, 8, 9, 10, 12TPI 16

梯形螺距规

德国制造

符合企业标准
4826-29 材质: 不锈钢
精度:
梯形螺纹30° 梯形螺纹30°: ±0.02mm (螺距2~3mm)
型号 测量范围 包含的尺片螺距(mm) 尺片数量 ±0.03mm (螺距4~7mm)
4826-30 2-20mm 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 16, 20 12 ±0.04mm (螺距8~16mm)
±0.05mm (螺距20mm)
梯形螺纹29° 梯形螺纹29°: ±0.05mm (1TPI)
型号 测量范围 包含的每英寸牙数 尺片数量 ±0.04mm (1 1/3~2TPI)
±0.04mm (2 1/2~3TPI)
1, 1 1/3, 1 1/2, 1 3/4, 2, 2 1/2, 3,
4826-29 1-12TPI 16 ±0.03mm (3 1/2~8TPI)
3 1/2, 4, 5, 6, 7, 8, 9, 10, 12TPI
±0.02mm (9~12TPI)

齿轮规

符合企业标准
检测齿轮分度圆
精度: ±0.05mm
不锈钢, 淬火
18

型号 测量范围 压力角 尺片数量 单位: mm
4860-145 0.35-4.5mm 14.5° 15
4860-245
4860-245 0.35-4.5mm 20° 15
20
4860-112 5-12mm 14.5° 8
4860-212 5-12mm 20° 8 52 0.5
