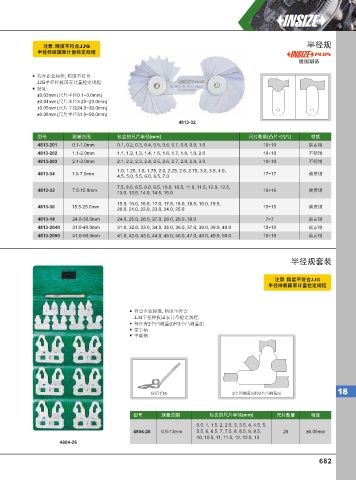

半径规
注意: 精度不符合JJG
半径样板国家计量检定规程
德国制造

符合企业标准, 精度不符合
JJG半径样板国家计量检定规程
精度:
±0.03mm (尺片半径0.1~3.0mm)
±0.04mm (尺片半径3.25~23.0mm)
±0.05mm (尺片半径24.0~30.0mm)
±0.08mm (尺片半径31.0~50.0mm)
4813-32

型号 测量范围 包含的尺片半径(mm) 尺片数量(凸片+凹片) 材质
4813-201 0.1-1.0mm 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0 10+10 碳素钢
4813-202 1.1-2.0mm 1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0 10+10 不锈钢
4813-203 2.1-3.0mm 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 3.0 10+10 不锈钢
1.0, 1.25, 1.5, 1.75, 2.0, 2.25, 2.5, 2.75, 3.0, 3.5, 4.0,
4813-34 1.0-7.0mm 17+17 碳素钢
4.5, 5.0, 5.5, 6.0, 6.5, 7.0
7.5, 8.0, 8.5, 9.0, 9.5, 10.0, 10.5, 11.0, 11.5, 12.0, 12.5,
4813-32 7.5-15.0mm 16+16 碳素钢
13.0, 13.5, 14.0, 14.5, 15.0
15.5, 16.0, 16.5, 17.0, 17.5, 18.0, 18.5, 19.0, 19.5,
4813-30 15.5-25.0mm 15+15 碳素钢
20.0, 21.0, 22.0, 23.0, 24.0, 25.0
4813-14 24.0-30.0mm 24.0, 25.0, 26.0, 27.0, 28.0, 29.0, 30.0 7+7 碳素钢
4813-2040 31.0-40.0mm 31.0, 32.0, 33.0, 34.0, 35.0, 36.0, 37.0, 38.0, 39.0, 40.0 10+10 碳素钢
4813-2050 41.0-50.0mm 41.0, 42.0, 43.0, 44.0, 45.0, 46.0, 47.0, 48.0, 49.0, 50.0 10+10 碳素钢

半径规套装

注意: 精度不符合JJG
半径样板国家计量检定规程

符合企业标准, 精度不符合
JJG半径样板国家计量检定规程
每片有2个凹测量面 和 3个凸测量面
带手柄
中碳钢

使用手柄 2个凹测量面 和 3个凸测量面 18

型号 测量范围 包含的尺片半径(mm) 尺片数量 精度
0.5, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5,
4804-26 0.5-13mm 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 26 ±0.05mm
10, 10.5, 11, 11.5, 12, 12.5, 13
4804-26
