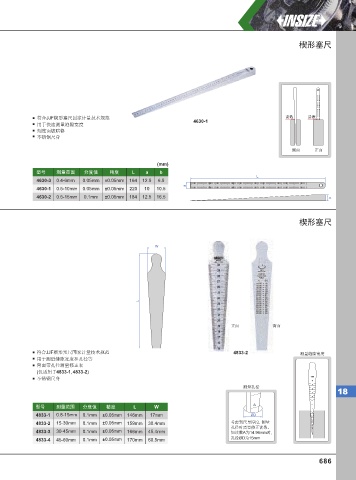

P. 695
楔形塞尺
符合JJF楔形塞尺国家计量技术规范 读数 读数
4630-1
用于快速测量缝隙宽度
刻度面镀暗铬
不锈钢尺身
侧面 正面
(mm)
型号 测量范围 分度值 精度 L a b
L
4630-3 0.4-6mm 0.05mm ±0.05mm 164 12.5 6.5
a
4630-1 0.5-10mm 0.05mm ±0.05mm 220 10 10.5
4630-2 0.5-15mm 0.1mm ±0.05mm 184 12.5 16.5 b
楔形塞尺
W
L
正面 背面
符合JJF楔形塞尺国家计量技术规范 4833-2 测量缝隙宽度
用于测量缝隙宽度和孔径等
背面带孔径测量修正表
(仅适用于 4833-1, 4833-2)
不锈钢尺身 15MM
14
测量孔径 13
12
18
11
10
9
型号 测量范围 分度值 精度 L W A 8 7
6
4833-1 0.8-15mm 0.1mm ±0.05mm 146mm 17mm ØD 5
4833-2 15-30mm 0.1mm ±0.05mm 159mm 30.4mm 考虑到尺身厚度, 测量 4 3
孔径时需要修正读数。 2
4833-3 30-45mm 0.1mm ±0.05mm 166mm 45.4mm 如读数A为14.96mm时,
4833-4 45-60mm 0.1mm ±0.05mm 170mm 60.5mm 孔径ØD为15mm
