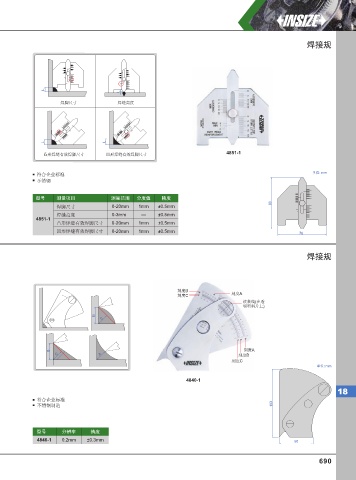

焊接规

L
L
焊脚尺寸 焊缝高度

L L

凸形焊缝有效焊脚尺寸 凹形焊缝有效焊脚尺寸 4851-1

符合企业标准 单位: mm
不锈钢

型号 测量项目 测量范围 分度值 精度
80
焊脚尺寸 0-20mm 1mm ±0.5mm
焊缝高度 0-3mm — ±0.5mm
4851-1
凸形焊缝有效焊脚尺寸 0-20mm 1mm ±0.5mm
凹形焊缝有效焊脚尺寸 0-20mm 1mm ±0.5mm
76

焊接规

刻度B
刻度C 刻度A
读数线(在透
明塑料片上)

B
C

B 刻度A
C A A 刻度B
刻度C
单位: mm

4840-1

18
符合企业标准
不锈钢制造 103

型号 分辨率 精度
4840-1 0.2mm ±0.3mm 50
