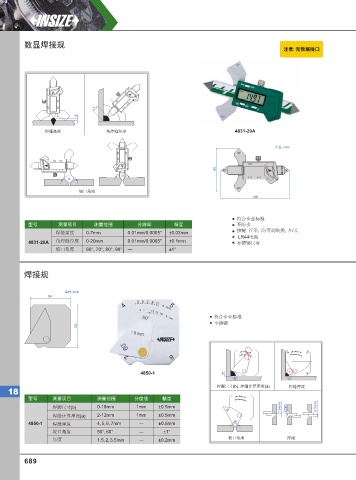

数显焊接规
注意: ⽆数据接⼝

L
L

焊缝高度 角焊缝厚度 4831-20A

单位: mm
90°

60 60° 70°
α
α
80°
坡口角度
100

符合企业标准
型号 测量项目 测量范围 分辨率 精度 不防水
按键: 置零, 公/英制转换, 开/关
焊缝高度 0-7mm 0.01mm/0.0005" ±0.03mm
LR44电池
4831-20A 角焊缝厚度 0-20mm 0.01mm/0.0005" ±0.1mm 不锈钢尺身
坡口角度 60°, 70°, 80°, 90° — ±1°

焊接规

单位: mm
54

符合企业标准
不锈钢
58

4 5

4850-1 b 7 9
a L
焊脚尺寸(b), 焊缝计算厚度(a) 焊缝厚度
18
型号 测量项目 测量范围 分度值 精度
焊脚尺寸 (b) 0-18mm 1mm ±0.5mm 1.5mm 2mm 3.5mm
50°
焊缝计算厚度 (a) 2-12mm 1mm ±0.5mm
4850-1 焊缝厚度 4, 5, 6, 7mm — ±0.5mm 60°
坡口角度 50°, 60° — ±1°
厚度 1.5, 2, 3.5mm — ±0.2mm 坡口角度 厚度
