P. 703

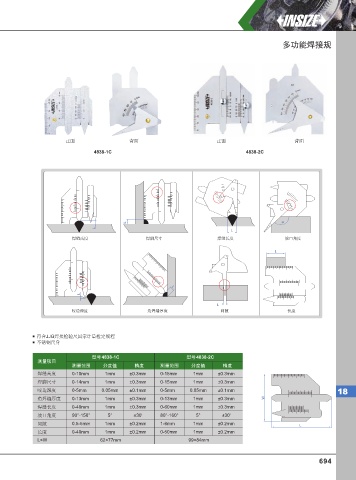

多功能焊接规
正面 背面 正面 背面
4838-1C 4838-2C
°
L α
L
L
焊缝高度 焊脚尺寸 焊缝长度 坡口角度
L
L
L
L
咬边深度 角焊缝厚度 间隙 长度
符合JJG焊接检验尺国家计量检定规程
不锈钢尺身
型号 4838-1C 型号 4838-2C
测量项目
测量范围 分度值 精度 测量范围 分度值 精度
焊缝高度 0-10mm 1mm ±0.3mm 0-15mm 1mm ±0.3mm
焊脚尺寸 0-14mm 1mm ±0.3mm 0-15mm 1mm ±0.3mm
咬边深度 0-5mm 0.05mm ±0.1mm 0-5mm 0.05mm ±0.1mm 18
角焊缝厚度 0-13mm 1mm ±0.3mm 0-13mm 1mm ±0.3mm W
焊缝长度 0-40mm 1mm ±0.3mm 0-60mm 1mm ±0.3mm
坡口角度 90°-150° 5° ±30' 80°-160° 5° ±30'
间隙 0.5-5mm 1mm ±0.2mm 1-6mm 1mm ±0.2mm L
长度 0-40mm 1mm ±0.2mm 0-50mm 1mm ±0.2mm
L×W 62×77mm 99×84mm
