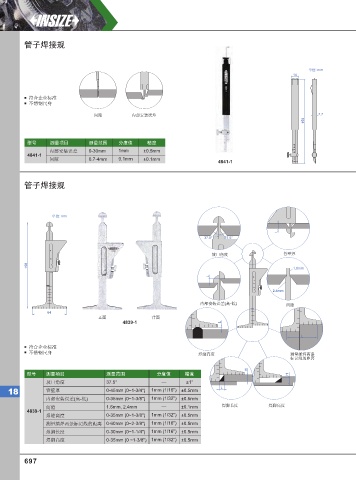

管子焊接规

单位: mm
14

符合企业标准
不锈钢尺身
间隙 内部安装误差 7.7
150

型号 测量项目 测量范围 分度值 精度
内部安装误差 0-30mm 1mm ±0.5mm 3
4841-1
间隙 0.7-4mm 0.1mm ±0.1mm
4841-1 1

管子焊接规

单位: mm

L
37.5° 37.5°

0
坡口角度 管壁厚
25
158 1.6mm
L 0
MM
2.4mm

内部安装误差(高-低) 间隙
64
正面 背面
4839-1 L

L
符合企业标准
不锈钢尺身 焊缝高度 测量插焊两条
标记线的距离

H
型号 测量项目 测量范围 分度值 精度 H
坡口角度 37.5° — ±1°
L
18 管壁厚 0-45mm (0~1-3/4") 1mm (1/16") ±0.5mm
内部安装误差(高-低) 0-35mm (0~1-3/8") 1mm (1/32") ±0.5mm
间隙 1.6mm, 2.4mm — ±0.1mm 焊脚长度 焊脚高度
4839-1
焊缝高度 0-35mm (0~1-3/8") 1mm (1/32") ±0.5mm
测量插焊两条标记线的距离 0-60mm (0~2-3/8") 1mm (1/16") ±0.5mm
焊脚长度 0-30mm (0~1-1/4") 1mm (1/16") ±0.5mm
焊脚高度 0-35mm (0 ~1-3/8") 1mm (1/32") ±0.5mm

697
