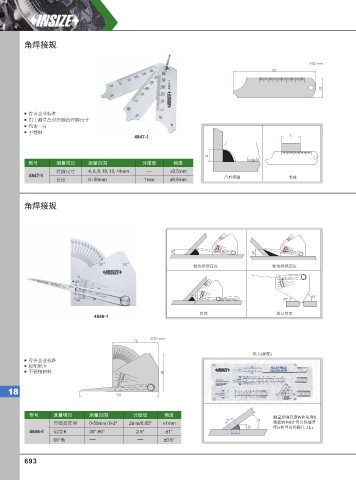

角焊接规

单位: mm
90

22

符合企业标准
用于测量凸形焊缝的焊脚尺寸
包含三片
不锈钢
4847-1 L

H
型号 测量项目 测量范围 分度值 精度
焊脚尺寸 4, 6, 8, 10, 12, 14mm — ±0.5mm
4847-1 凸形焊脚 长度
长度 0 - 50mm 1mm ±0.5mm

角焊接规

W W

锐角焊缝高度 钝角焊缝高度

θ 60°
30°

角度 坡口角度
4846-1

单位: mm
76

纸卡 (标配)
符合企业标准
标配纸卡
不锈钢材料 64

18
131

型号 测量项目 测量范围 分度值 精度 测量焊缝高度W和角度θ,
tₑ θ
焊缝高度 W 0-50mm / 0-2" 2mm/0.05" ±1mm 根据W和θ计算出焊缝厚
W 度t 和理论焊脚尺寸L 2
e
4846-1 角度 θ 30°-90° 2.5° ±1° L2
- -
60°角 ±0.5°
693
