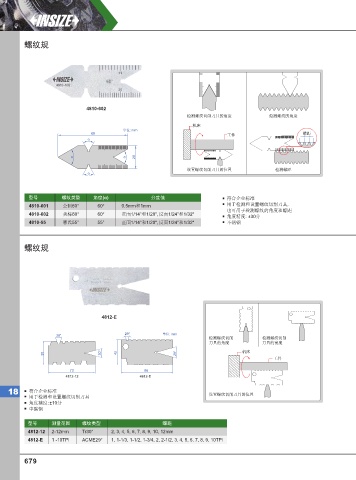

螺纹规
4810-602
检测螺纹切削刀具的角度 检测螺纹的角度
机床
单位: mm
60 工件 螺距
α
α α 20
设置螺纹切削刀具的位置 检测螺距
α
型号 螺纹类型 角度(α) 分度值 符合企业标准
4810-601 公制60° 60° 0.5mm和1mm 用于检测和设置螺纹切削刀具,
也可用于检测螺纹的角度和螺距
4810-602 美标60° 60° 正面1/14"和1/20", 反面1/24"和1/32"
角度精度: ±30分
4810-55 惠氏55° 55° 正面1/14"和1/20", 反面1/24"和1/32" 不锈钢
螺纹规
4812-E
29° 单位: mm
30°
检测螺纹切削 检测螺纹切削
刀具的角度 刀具的宽度
35 30° 42 29° 机床
工件
70 86
4812-12 4812-E
18 符合企业标准 设置螺纹切削刀具的位置
用于检测和设置螺纹切削刀具
角度精度: ±10分
中碳钢
型号 测量范围 螺纹类型 螺距
4812-12 2-12mm Tr30° 2, 3, 4, 5, 6, 7, 8, 9, 10, 12mm
4812-E 1 -10TPI ACME29° 1, 1-1/3, 1-1/2, 1-3/4, 2, 2-1/2, 3, 4, 5, 6, 7, 8, 9, 10TPI
