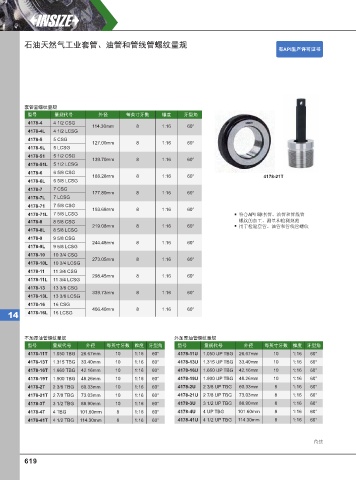

Page 628 - 英示测量INSIZE2025-v.66

石油天然气工业套管、油管和管线管螺纹量规
有API⽣产许可证书

套管圆螺纹量规
型号 量规代号 外径 每英寸牙数 锥度 牙型角
4178-4 4 1/2 CSG
114.30mm 8 1:16 60°
4178-4L 4 1/2 LCSG
4178-5 5 CSG
127.00mm 8 1:16 60°
4178-5L 5 LCSG
4178-51 5 1/2 CSG
139.70mm 8 1:16 60°
4178-51L 5 1/2 LCSG
4178-6 6 5/8 CSG
168.28mm 8 1:16 60° 4178-21T
4178-6L 6 5/8 LCSG
4178-7 7 CSG
177.80mm 8 1:16 60°
4178-7L 7 LCSG
4178-71 7 5/8 CSG
193.68mm 8 1:16 60°
4178-71L 7 5/8 LCSG 符合API 5B套管、油管和管线管
4178-8 8 5/8 CSG 螺纹的加工、测量和检测规范
219.08mm 8 1:16 60° 用于检验套管、油管和管线管螺纹
4178-8L 8 5/8 LCSG
4178-9 9 5/8 CSG
244.48mm 8 1:16 60°
4178-9L 9 5/8 LCSG
4178-10 10 3/4 CSG
273.05mm 8 1:16 60°
4178-10L 10 3/4 LCSG
4178-11 11 3/4 CSG
298.45mm 8 1:16 60°
4178-11L 11 3/4 LCSG
4178-13 13 3/8 CSG
339.73mm 8 1:16 60°
4178-13L 13 3/8 LCSG
4178-16 16 CSG
406.40mm 8 1:16 60°
14 4178-16L 16 LCSG

不加厚油管螺纹量规 外加厚油管螺纹量规
型号 量规代号 外径 每英寸牙数 锥度 牙型角 型号 量规代号 外径 每英寸牙数 锥度 牙型角
4178-11T 1.050 TBG 26.67mm 10 1:16 60° 4178-11U 1.050 UP TBG 26.67mm 10 1:16 60°
4178-13T 1.315 TBG 33.40mm 10 1:16 60° 4178-13U 1.315 UP TBG 33.40mm 10 1:16 60°
4178-16T 1.660 TBG 42.16mm 10 1:16 60° 4178-16U 1.660 UP TBG 42.16mm 10 1:16 60°
4178-19T 1.900 TBG 48.26mm 10 1:16 60° 4178-19U 1.900 UP TBG 48.26mm 10 1:16 60°
4178-2T 2 3/8 TBG 60.33mm 10 1:16 60° 4178-2U 2 3/8 UP TBG 60.33mm 8 1:16 60°
4178-21T 2 7/8 TBG 73.03mm 10 1:16 60° 4178-21U 2 7/8 UP TBG 73.03mm 8 1:16 60°
4178-3T 3 1/2 TBG 88.90mm 10 1:16 60° 4178-3U 3 1/2 UP TBG 88.90mm 8 1:16 60°
4178-4T 4 TBG 101.60mm 8 1:16 60° 4178-4U 4 UP TBG 101.60mm 8 1:16 60°
4178-41T 4 1/2 TBG 114.30mm 8 1:16 60° 4178-41U 4 1/2 UP TBG 114.30mm 8 1:16 60°

待续
