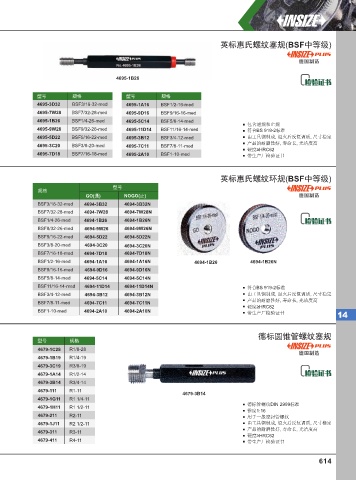

Page 623 - 英示测量INSIZE2025-v.66

英标惠氏螺纹塞规(BSF中等级)

德国制造

4695-1B26

型号 规格 型号 规格
4695-3D32 BSF3/16-32-med 4695-1A16 BSF1/2-16-med
4695-7W28 BSF7/32-28-med 4695-9D16 BSF9/16-16-med
4695-1B26 BSF1/4-26-med 4695-5C14 BSF5/8-14-med
包含通规和止规
4695-9W26 BSF9/32-26-med 4695-11D14 BSF11/16-14-med 符合BS 919-2标准
4695-5D22 BSF5/16-22-med 4695-3B12 BSF3/4-12-med 由工具钢制成, 退火后反复调质, 尺寸稳定
产品的耐磨性好, 寿命长, 光洁度高
4695-3C20 BSF3/8-20-med 4695-7C11 BSF7/8-11-med
硬度≥HRC62
4695-7D18 BSF7/16-18-med 4695-2A10 BSF1-10-med 带生产厂检验证书

英标惠氏螺纹环规(BSF中等级)
型号
规格
GO(通) NOGO(止) 德国制造
BSF3/16-32-med 4694-3B32 4694-3B32N
BSF7/32-28-med 4694-7W28 4694-7W28N
BSF1/4-26-med 4694-1B26 4694-1B26N
BSF9/32-26-med 4694-9W26 4694-9W26N
BSF5/16-22-med 4694-5D22 4694-5D22N
BSF3/8-20-med 4694-3C20 4694-3C20N
BSF7/16-18-med 4694-7D18 4694-7D18N
BSF1/2-16-med 4694-1A16 4694-1A16N 4694-1B26 4694-1B26N
BSF9/16-16-med 4694-9D16 4694-9D16N
BSF5/8-14-med 4694-5C14 4694-5C14N
BSF11/16-14-med 4694-11D14 4694-11D14N 符合BS 919-2标准
BSF3/4-12-med 4694-3B12 4694-3B12N 由工具钢制成, 退火后反复调质, 尺寸稳定
产品的耐磨性好, 寿命长, 光洁度高
BSF7/8-11-med 4694-7C11 4694-7C11N
硬度≥HRC62
BSF1-10-med 4694-2A10 4694-2A10N
带生产厂检验证书 14

德标圆锥管螺纹塞规
型号 规格
4679-1C28 R1/8-28
德国制造
4679-1B19 R1/4-19
4679-3C19 R3/8-19
4679-1A14 R1/2-14
4679-3B14 R3/4-14
4679-111 R1-11
4679-3B14
4679-1G11 R1 1/4-11
德标管螺纹DIN 2999标准
4679-1H11 R1 1/2-11
锥度1:16
4679-211 R2-11 用于一般密封管螺纹
4679-1J11 R2 1/2-11 由工具钢制成, 退火后反复调质, 尺寸稳定
产品的耐磨性好, 寿命长, 光洁度高
4679-311 R3-11
硬度≥HRC62
4679-411 R4-11 带生产厂检验证书

614
