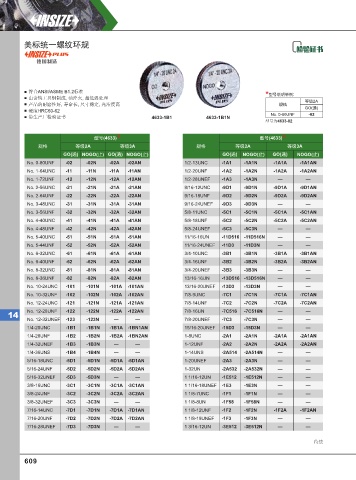

P. 618
美标统一螺纹环规
德国制造
符合ANSI/ASME B1.2标准 * 型号说明举例:
由含钨工具钢制成, 油淬火, 超低温处理
等级2A
产品的耐磨性好, 寿命长, 尺寸稳定, 光洁度高 规格
GO(通)
硬度HRC60-62
No. 0-80UNF -02
带生产厂检验证书 4633-1B1 4633-1B1N
型号为4633-02
型号(4633)* 型号(4633)*
规格 等级2A 等级3A 规格 等级2A 等级3A
GO(通) NOGO(止) GO(通) NOGO(止) GO(通) NOGO(止) GO(通) NOGO(止)
No. 0-80UNF -02 -02N -02A -02AN 1/2-13UNC -1A1 -1A1N -1A1A -1A1AN
No. 1-64UNC -11 -11N -11A -11AN 1/2-20UNF -1A2 -1A2N -1A2A -1A2AN
No. 1-72UNF -12 -12N -12A -12AN 1/2-28UNEF -1A3 -1A3N — —
No. 2-56UNC -21 -21N -21A -21AN 9/16-12UNC -9D1 -9D1N -9D1A -9D1AN
No. 2-64UNF -22 -22N -22A -22AN 9/16-18UNF -9D2 -9D2N -9D2A -9D2AN
No. 3-48UNC -31 -31N -31A -31AN 9/16-24UNEF -9D3 -9D3N — —
No. 3-56UNF -32 -32N -32A -32AN 5/8-11UNC -5C1 -5C1N -5C1A -5C1AN
No. 4-40UNC -41 -41N -41A -41AN 5/8-18UNF -5C2 -5C2N -5C2A -5C2AN
No. 4-48UNF -42 -42N -42A -42AN 5/8-24UNEF -5C3 -5C3N — —
No. 5-40UNC -51 -51N -51A -51AN 11/16-16UN -11D516 -11D516N — —
No. 5-44UNF -52 -52N -52A -52AN 11/16-24UNEF -11D3 -11D3N — —
No. 6-32UNC -61 -61N -61A -61AN 3/4-10UNC -3B1 -3B1N -3B1A -3B1AN
No. 6-40UNF -62 -62N -62A -62AN 3/4-16UNF -3B2 -3B2N -3B2A -3B2AN
No. 8-32UNC -81 -81N -81A -81AN 3/4-20UNEF -3B3 -3B3N — —
No. 8-36UNF -82 -82N -82A -82AN 13/16-16UN -13D516 -13D516N — —
No. 10-24UNC -101 -101N -101A -101AN 13/16-20UNEF -13D3 -13D3N — —
No. 10-32UNF -102 -102N -102A -102AN 7/8-9UNC -7C1 -7C1N -7C1A -7C1AN
No. 12-24UNC -121 -121N -121A -121AN 7/8-14UNF -7C2 -7C2N -7C2A -7C2AN
No. 12-28UNF -122 -122N -122A -122AN 7/8-16UN -7C516 -7C516N — —
14
No. 12-32UNEF -123 -123N — — 7/8-20UNEF -7C3 -7C3N — —
1/4-20UNC -1B1 -1B1N -1B1A -1BN1AN 15/16-20UNEF -15D3 -15D3N — —
1/4-28UNF -1B2 -1B2N -1B2A -1BN2AN 1-8UNC -2A1 -2A1N -2A1A -2A1AN
1/4-32UNEF -1B3 -1B3N — — 1-12UNF -2A2 -2A2N -2A2A -2A2AN
1/4-36UNS -1B4 -1B4N — — 1-14UNS -2A514 -2A514N — —
5/16-18UNC -5D1 -5D1N -5D1A -5D1AN 1-20UNEF -2A3 -2A3N — —
5/16-24UNF -5D2 -5D2N -5D2A -5D2AN 1-32UN -2A532 -2A532N — —
288
5/16-32UNEF -5D3 -5D3N — — 1 1/16-12UN -1E512 -1E512N — —
3/8-16UNC -3C1 -3C1N -3C1A -3C1AN 1 1/16-18UNEF -1E3 -1E3N — —
3/8-24UNF -3C2 -3C2N -3C2A -3C2AN 1 1/8-7UNC -1F1 -1F1N — —
3/8-32UNEF -3C3 -3C3N — — 1 1/8-8UN -1F58 -1F58N — —
7/16-14UNC -7D1 -7D1N -7D1A -7D1AN 1 1/8-12UNF -1F2 -1F2N -1F2A -1F2AN
7/16-20UNF -7D2 -7D2N -7D2A -7D2AN 1 1/8-18UNEF -1F3 -1F3N — —
7/16-28UNEF -7D3 -7D3N — — 1 3/16-12UN -3E512 -3E512N — —
待续
