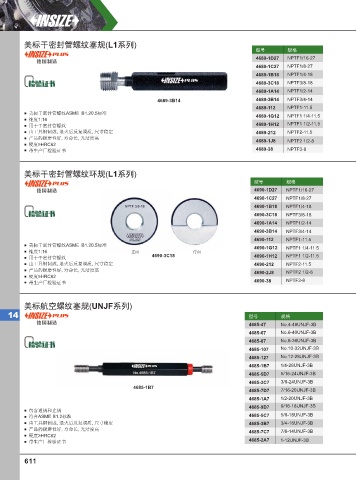

Page 620 - 英示测量INSIZE2025-v.66

美标干密封管螺纹塞规(L1系列)
型号 规格
4689-1D27 NPTF1/16-27
德国制造
4689-1C27 NPTF1/8-27
4689-1B18 NPTF1/4-18
4689-3C18 NPTF3/8-18
4689-1A14 NPTF1/2-14
4689-3B14 4689-3B14 NPTF3/4-14
4689-112 NPTF1-11.5
美标干密封管螺纹ASME B1.20.5标准
4689-1G12 NPTF1 1/4-11.5
锥度1:16
用于干密封管螺纹 4689-1H12 NPTF1 1/2-11.5
由工具钢制成, 退火后反复调质, 尺寸稳定 4689-212 NPTF2-11.5
产品的耐磨性好, 寿命长, 光洁度高
4689-1J8 NPTF2 1/2-8
硬度≥HRC62
带生产厂检验证书 4689-38 NPTF3-8

美标干密封管螺纹环规(L1系列)
型号 规格
德国制造 4690-1D27 NPTF1/16-27
4690-1C27 NPTF1/8-27
4690-1B18 NPTF1/4-18
4690-3C18 NPTF3/8-18
4690-1A14 NPTF1/2-14
4690-3B14 NPTF3/4-14
4690-112 NPTF1-11.5
美标干密封管螺纹ASME B1.20.5标准
4690-1G12 NPTF1 1/4-11.5
锥度1:16 正面 背面
用于干密封管螺纹 4690-3C18 4690-1H12 NPTF1 1/2-11.5
由工具钢制成, 退火后反复调质, 尺寸稳定 4690-212 NPTF2-11.5
产品的耐磨性好, 寿命长, 光洁度高
4690-2J8 NPTF2 1/2-8
硬度≥HRC62
带生产厂检验证书 4690-38 NPTF3-8

美标航空螺纹塞规(UNJF系列)
14 型号 规格
德国制造
4685-47 No.4-48UNJF-3B
4685-67 No.6-40UNJF-3B
4685-87 No.8-36UNJF-3B
4685-107 No.10-32UNJF-3B
4685-127 No.12-28UNJF-3B
4685-1B7 1/4-28UNJF-3B
4685-5D7 5/16-24UNJF-3B
4685-3C7 3/8-24UNJF-3B
4685-1B7
4685-7D7 7/16-20UNJF-3B
4685-1A7 1/2-20UNJF-3B
4685-9D7 9/16-18UNJF-3B
包含通规和止规
符合ASME B1.2标准 4685-5C7 5/8-18UNJF-3B
由工具钢制成, 退火后反复调质, 尺寸稳定 4685-3B7 3/4-16UNJF-3B
产品的耐磨性好, 寿命长, 光洁度高
4685-7C7 7/8-14UNJF-3B
硬度≥HRC62
带生产厂检验证书 4685-2A7 1-12UNJF-3B

611
