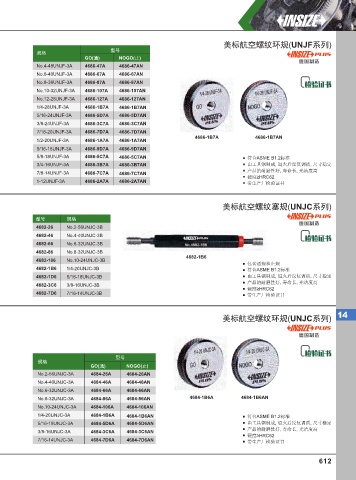

Page 621 - 英示测量INSIZE2025-v.66

美标航空螺纹环规(UNJF系列)
型号
规格
GO(通) NOGO(止)
德国制造
No.4-48UNJF-3A 4686-47A 4686-47AN
No.6-40UNJF-3A 4686-67A 4686-67AN
No.8-36UNJF-3A 4686-87A 4686-87AN
No.10-32UNJF-3A 4686-107A 4686-107AN
No.12-28UNJF-3A 4686-127A 4686-127AN
1/4-28UNJF-3A 4686-1B7A 4686-1B7AN
5/16-24UNJF-3A 4686-5D7A 4686-5D7AN
3/8-24UNJF-3A 4686-3C7A 4686-3C7AN
7/16-20UNJF-3A 4686-7D7A 4686-7D7AN
4686-1B7A 4686-1B7AN
1/2-20UNJF-3A 4686-1A7A 4686-1A7AN
9/16-18UNJF-3A 4686-9D7A 4686-9D7AN
5/8-18UNJF-3A 4686-5C7A 4686-5C7AN 符合ASME B1.2标准
3/4-16UNJF-3A 4686-3B7A 4686-3B7AN 由工具钢制成, 退火后反复调质, 尺寸稳定
产品的耐磨性好, 寿命长, 光洁度高
7/8-14UNJF-3A 4686-7C7A 4686-7C7AN
硬度≥HRC62
1-12UNJF-3A 4686-2A7A 4686-2A7AN
带生产厂检验证书

美标航空螺纹塞规(UNJC系列)
型号 规格
德国制造
4682-26 No.2-56UNJC-3B
4682-46 No.4-40UNJC-3B
4682-66 No.6-32UNJC-3B
4682-86 No.8-32UNJC-3B
4682-1B6
4682-106 No.10-24UNJC-3B
包含通规和止规
4682-1B6 1/4-20UNJC-3B 符合ASME B1.2标准
4682-1D6 5/16-18UNJC-3B 由工具钢制成, 退火后反复调质, 尺寸稳定
产品的耐磨性好, 寿命长, 光洁度高
4682-3C6 3/8-16UNJC-3B
硬度≥HRC62
4682-7D6 7/16-14UNJC-3B 带生产厂检验证书

14
美标航空螺纹环规(UNJC系列)

德国制造

型号
规格
GO(通) NOGO(止)
No.2-56UNJC-3A 4684-26A 4684-26AN
No.4-40UNJC-3A 4684-46A 4684-46AN
No.6-32UNJC-3A 4684-66A 4684-66AN
No.8-32UNJC-3A 4684-86A 4684-86AN 4684-1B6A 4684-1B6AN
No.10-24UNJC-3A 4684-106A 4684-106AN
1/4-20UNJC-3A 4684-1B6A 4684-1B6AN 符合ASME B1.2标准
5/16-18UNJC-3A 4684-5D6A 4684-5D6AN 由工具钢制成, 退火后反复调质, 尺寸稳定
产品的耐磨性好, 寿命长, 光洁度高
3/8-16UNJC-3A 4684-3C6A 4684-3C6AN
硬度≥HRC62
7/16-14UNJC-3A 4684-7D6A 4684-7D6AN 带生产厂检验证书

612
