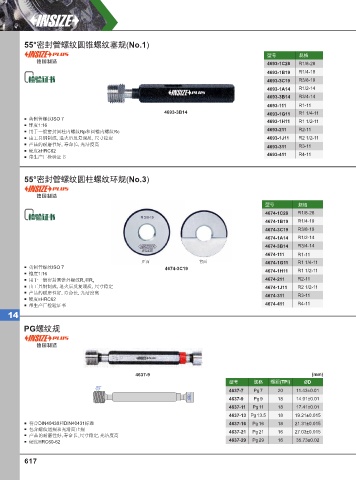

P. 626
55°密封管螺纹圆锥螺纹塞规(No.1)
型号 规格
德国制造
4693-1C28 R1/8-28
4693-1B19 R1/4-19
4693-3C19 R3/8-19
4693-1A14 R1/2-14
4693-3B14 R3/4-14
规格 R1-11
4693-111
4693-3B14 4693-1G11 R1 1/4-11
英制管螺纹ISO 7
4693-1H11 R1 1/2-11
锥度1:16
用于一般密封圆柱内螺纹Rp和圆锥内螺纹Rc 4693-211 R2-11
由工具钢制成, 退火后反复调质, 尺寸稳定 4693-1J11 R2 1/2-11
产品的耐磨性好, 寿命长, 光洁度高
4693-311 R3-11
硬度≥HRC62
带生产厂检验证书 4693-411 R4-11
55°密封管螺纹圆柱螺纹环规(No.3)
德国制造
型号 规格
4674-1C28 R1/8-28
4674-1B19 R1/4-19
4674-3C19 R3/8-19
4674-1A14 R1/2-14
4674-3B14 R3/4-14
4674-111 R1-11
正面 背面 4674-1G11 R1 1/4-11
英制管螺纹ISO 7 4674-3C19
锥度1:16 4674-1H11 R1 1/2-11
4674-211 R2-11
用于一般密封圆锥外螺纹R 和R 2
1
由工具钢制成, 退火后反复调质, 尺寸稳定 4674-1J11 R2 1/2-11
产品的耐磨性好, 寿命长, 光洁度高
4674-311 R3-11
硬度≥HRC62
带生产厂检验证书 4674-411 R4-11
14
PG螺纹规
德国制造
4637-9 (mm)
型号 规格 螺距(TPI) ØD
80°
4637-7 Pg 7 20 11.43±0.01
ØD 4637-9 Pg 9 18 14.01±0.01
4637-11 Pg 11 18 17.41±0.01
4637-13 Pg 13.5 18 19.21±0.015
符合DIN40430和DIN40431标准 4637-16 Pg 16 18 21.31±0.015
包含螺纹通规和光滑面止规 4637-21 Pg 21 16 27.03±0.015
产品的耐磨性好, 寿命长, 尺寸稳定, 光洁度高
硬度HRC60-62 4637-29 Pg 29 16 35.73±0.02
617
