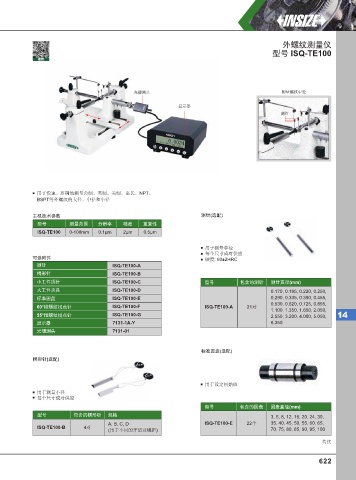

外螺纹测量仪
型号 ISQ-TE100
视频

光栅测头 测量螺纹中径

显示器
测针

用于快速、准确地测量公制、英制、美制、惠氏、NPT、
BSPT等外螺纹的大径、中径和小径

主机技术参数 测针(选配)
型号 测量范围 分辨率 精度 重复性
ISQ-TE100 0-100mm 0.1µm 2µm 0.5µm

用于测量中径
每个尺寸成对供应
可选附件 硬度: 60±2HRC
测针 ISQ-TE100-A
楞形针 ISQ-TE100-B
小工件顶针 ISQ-TE100-C 型号 包含的测针 测针直径(mm)
大工件夹具 ISQ-TE100-D 0.170, 0.195, 0.220, 0.250,
标准圆盘 ISQ-TE100-E 0.290, 0.335, 0.390, 0.455,
0.530, 0.620, 0.725, 0.895,
60°锥螺纹找点针 ISQ-TE100-F ISQ-TE100-A 21对
1.100, 1.350, 1.650, 2.050,
55°锥螺纹找点针 ISQ-TE100-G 2.550, 3.200, 4.000, 5.050, 14
显示器 7131-1A-Y 6.350
光栅测头 7131-01

标准圆盘(选配)
楞形针(选配)

用于设定初始值
用于测量小径
每个尺寸成对供应
型号 包含的圆盘 圆盘直径(mm)
型号 包含的楞形针 规格 3, 5, 8, 12, 16, 20, 24, 30,
A, B, C, D ISQ-TE100-E 22个 35, 40, 45, 50, 55, 60, 65,
ISQ-TE100-B 4对
(用于不同的牙型及螺距) 70, 75, 80, 85, 90, 95, 100
待续
